NF 系列區域感測光幕，以價格優惠，型式種類多樣化，易滿足客戶需求，是最適合使用於區域範圍內檢測、保護、檢查、判別等多樣化用途感測光幕，產品並符合歐洲電器產品指令LVC要求，具CE標示。
此光幕光柵具備高解析度感測功能，是各類光柵應用的理想選擇
|

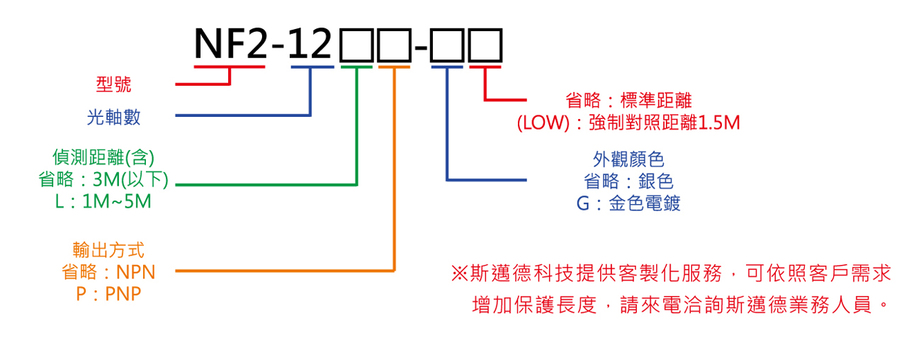

型號類別
|
NF1
|
NF2
|
NF3
|
|
光軸間距
|
10mm
|
20mm
|
40mm
|
|
保護長度
|
100mm~1200mm
|
140mm~1100mm
|
120mm~1080mm
|
|
防護範圍
|
0.5m～3m 低發射功率範圍：0.2m～1.5m
|
||
|
反應時間
|
30毫秒（不包含繼電器開關時間）
|
||
|
安全分類
|
符合CE LVD 指令要求；無安全分類（請勿使用於沖剪類之危險機械）
|
||
|
電源供應
|
22-28VDC 漣波<10% 二極體保護
|
||
|
消耗功率
|
基本模組 40mA，加上每一光軸約 8mA，最大耗損 400mA
|
||
|

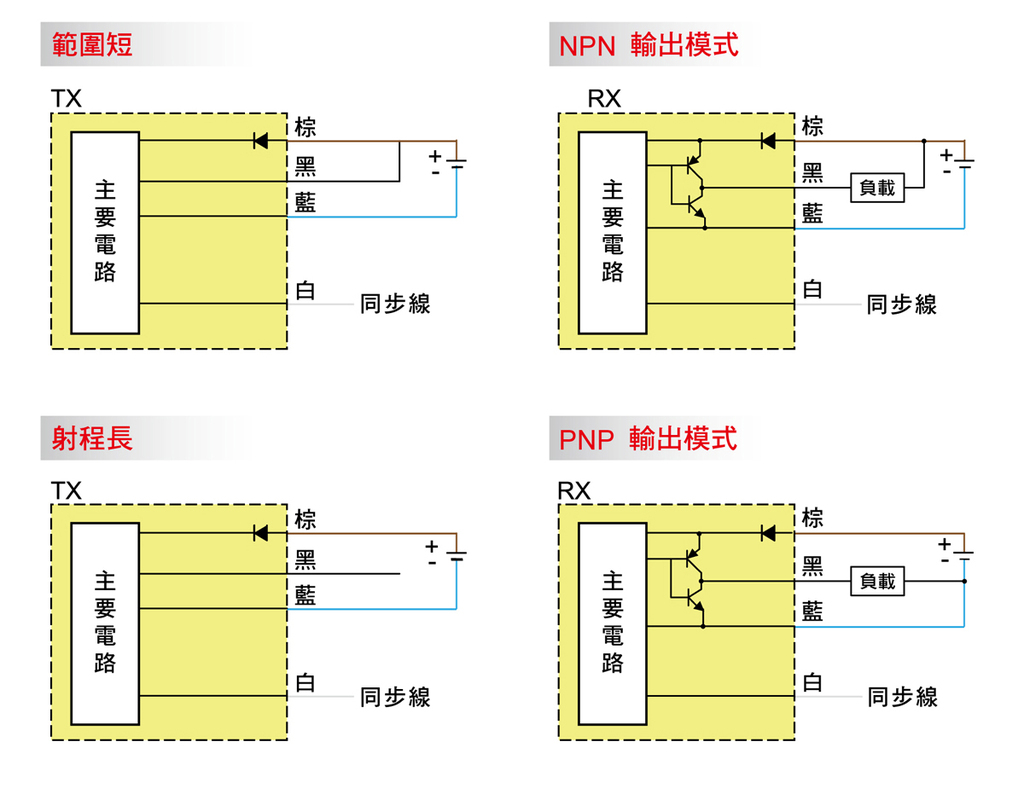

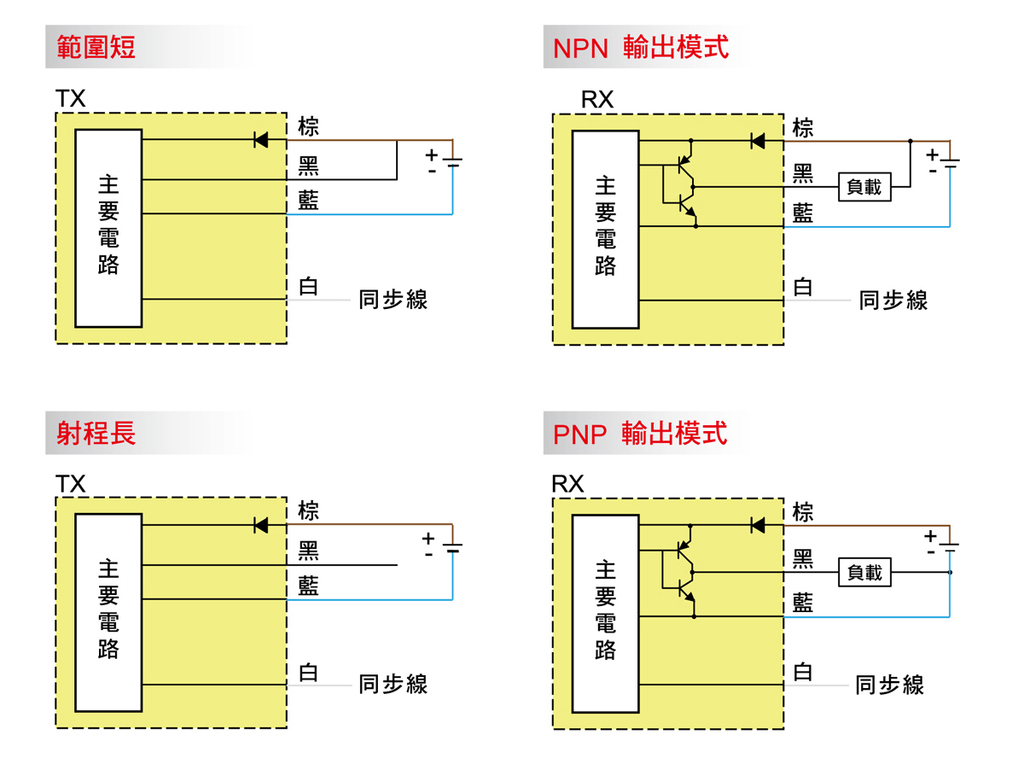

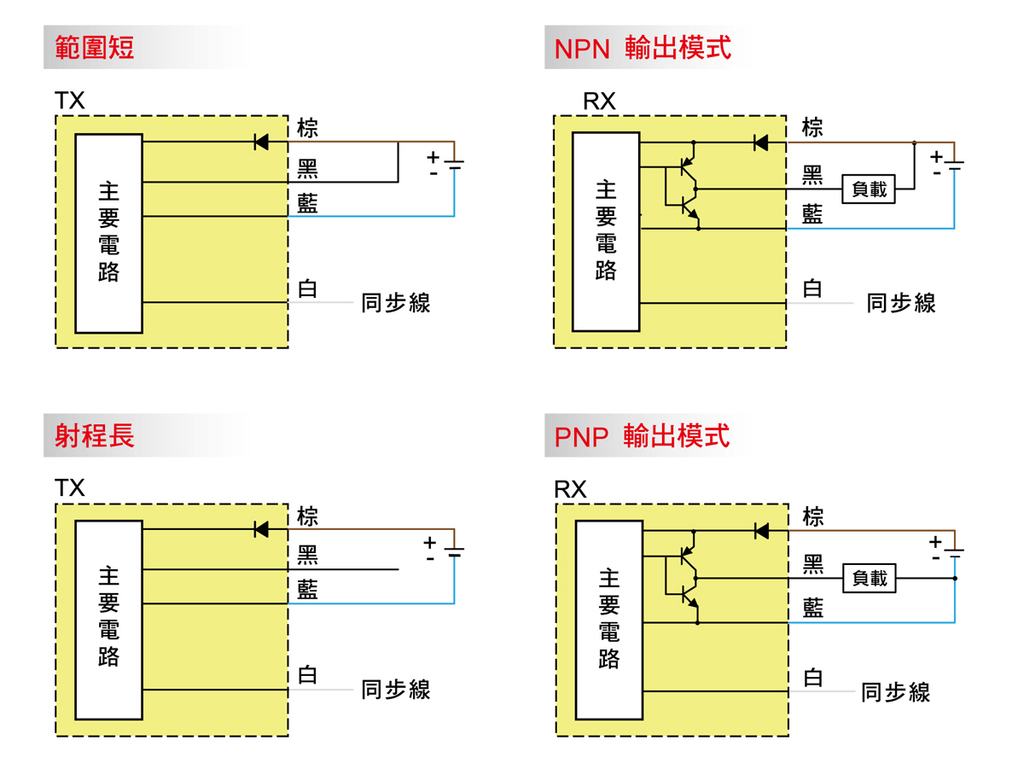

輸出模式
|
１組輸出（NPN 或 PNP 可選）
|
||
|
外表塗裝
|
鋁擠型；銀色烤漆處理（標準）、黃色烤漆處理（選購）
|
||
|
光幕端接線接頭
|
M12 端子型（4核 TX 或5核 RX）
|
||
|
操作溫度
|
-10°C 至 +50°C
|
||
|
防水防塵等級
|
IP65防護程度
|
||
|

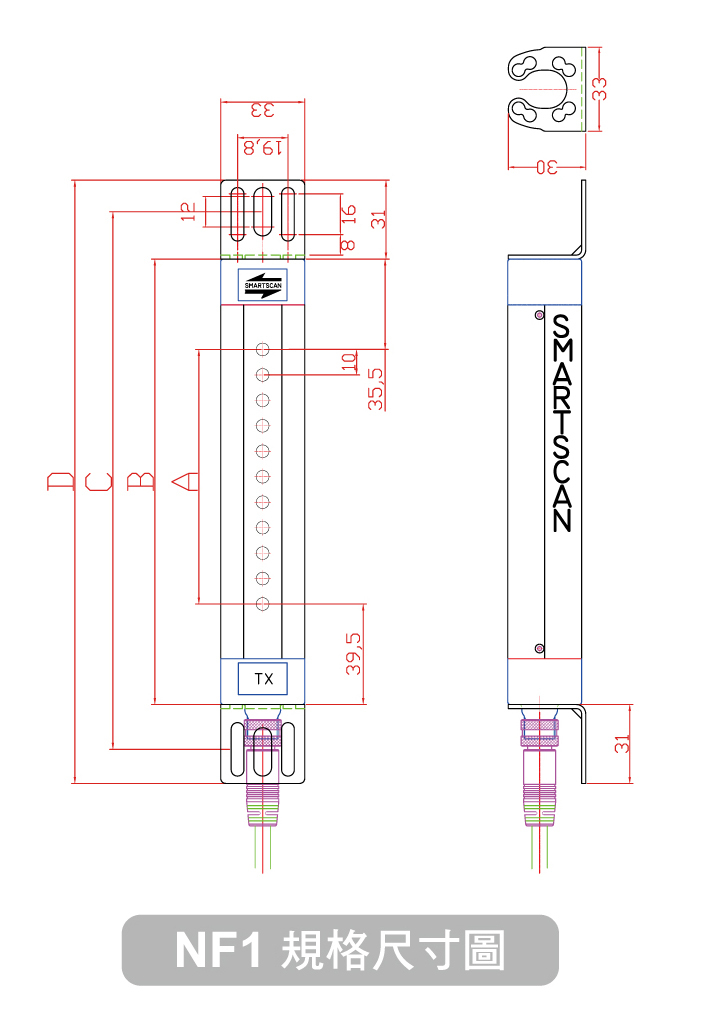

光軸間距：10mm 標準範圍：0.5m~3m
|
|||||
|---|---|---|---|---|---|
|
型號
|
光軸數
|
保護長度
(DZ) (mm)
|
光幕總長
(B) (mm)
|
安裝長度
(C) (mm)
|
組合總長
(L) (mm)
|
|
NF1-11(P) |
11 |
100 |
175 |
211 |
237 |
|
NF1-22(P)
|
22
|
210 |
285 |
321 |
347 |
|
NF1-33(P)
|
33
|
320 |
395 |
431 |
457 |
|
NF1-44(P)
|
44
|
430
|
505 |
541 |
567 |
|
NF1-55(P) |
55
|
540 |
615 |
651 |
677 |
|
NF1-66(P)
|
66
|
650 |
725 |
761 |
787 |
|
NF1-77(P)
|
77
|
760 |
835 |
871
|
897 |
|
NF1-88(P)
|
88
|
870 |
945 |
981 |
1007 |
|
NF1-99(P)
|
99
|
980 |
1055 |
1091 |
1117 |
|
NF1-110(P)
|
110
|
1090 |
1165 |
1201 |
1227 |
|
NF1-121(P)
|
121
|
1200
|
1275
|
1311
|
1337
|
|

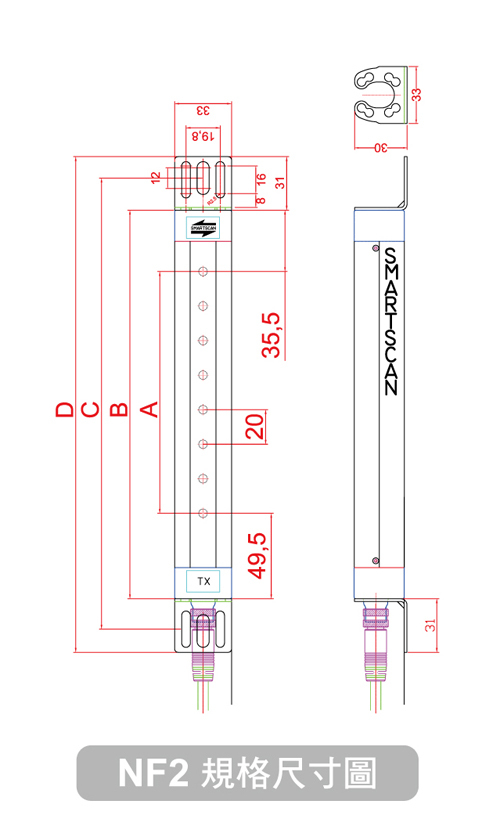

光軸間距:20mm 標準範圍:0.5m~ 3m 長距離防護範圍:1m~5m
|
|||||
|---|---|---|---|---|---|
|
型號
|
光軸數
|
保護長度
(DZ) (mm)
|
光幕總長
(B) (mm)
|
安裝長度
(C) (mm)
|
組合總長
(L) (mm)
|
|
NF2-8(PL) |
8
|
140 |
225 |
260 |
287 |
|
NF2-12(PL) |
12
|
220 |
305 |
340 |
367 |
|
NF2-16(PL) |
16
|
300 |
385 |
420 |
447
|
|
NF2-20(PL)
|
20
|
380 |
465 |
500 |
527
|
|
NF2-24(PL) |
24
|
460 |
545 |
580 |
607
|
|
NF2-28(PL) |
28
|
540 |
625 |
660 |
687
|
|
NF2-32(PL) |
32
|
620 |
705 |
740 |
767
|
|
NF2-36(PL) |
36
|
700 |
785 |
820 |
847
|
|
NF2-40(PL) |
40
|
780 |
865 |
900 |
927
|
|
NF2-44(PL) |
44
|
860 |
945 |
980 |
1007
|
|
NF2-48(PL) |
48
|
940 |
1025 |
1060 |
1087
|
|
NF2-52(PL) |
52
|
1020 |
1105 |
1140 |
1167
|
|
NF2-56(PL) |
56
|
1100
|
1185
|
1220
|
1247
|
|

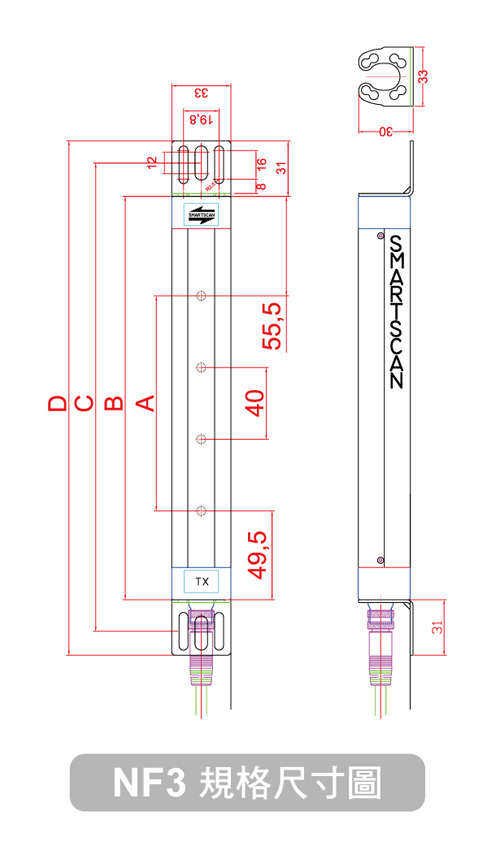

光軸間距:40mm 標準範圍:0.5m~ 3m 長距離防護範圍:1m~5m
|
|||||
|---|---|---|---|---|---|
|
型號
|
光軸數
|
保護長度
(DZ) (mm)
|
光幕總長
(B) (mm)
|
安裝長度
(C) (mm)
|
組合總長
(L) (mm)
|
|
NF3-4(PL) |
4
|
120 |
225 |
260 |
287 |
|
NF3-6(PL) |
6
|
200 |
305 |
340 |
367 |
|
NF3-8(PL) |
8
|
280 |
385 |
420 |
447 |
|
NF3-10(PL) |
10
|
360 |
465 |
500 |
527 |
|
NF3-12(PL) |
12
|
440 |
545 |
580 |
607 |
|
NF3-14(PL) |
14
|
520 |
625 |
660 |
687 |
|
NF3-16(PL) |
16
|
600 |
705 |
740
|
767 |
|
NF3-18(PL) |
18
|
680 |
785 |
820 |
847 |
|
NF3-20(PL) |
20
|
760 |
865 |
900 |
927 |
|
NF3-22(PL) |
22
|
840 |
945 |
980 |
1007 |
|
NF3-24(PL) |
24
|
920 |
1025 |
1060 |
1087 |
|
NF3-26(PL) |
26
|
1000 |
1105 |
1140 |
1167 |
|
NF3-28(PL)
|
28
|
1080
|
1185
|
1220
|
1247
|
