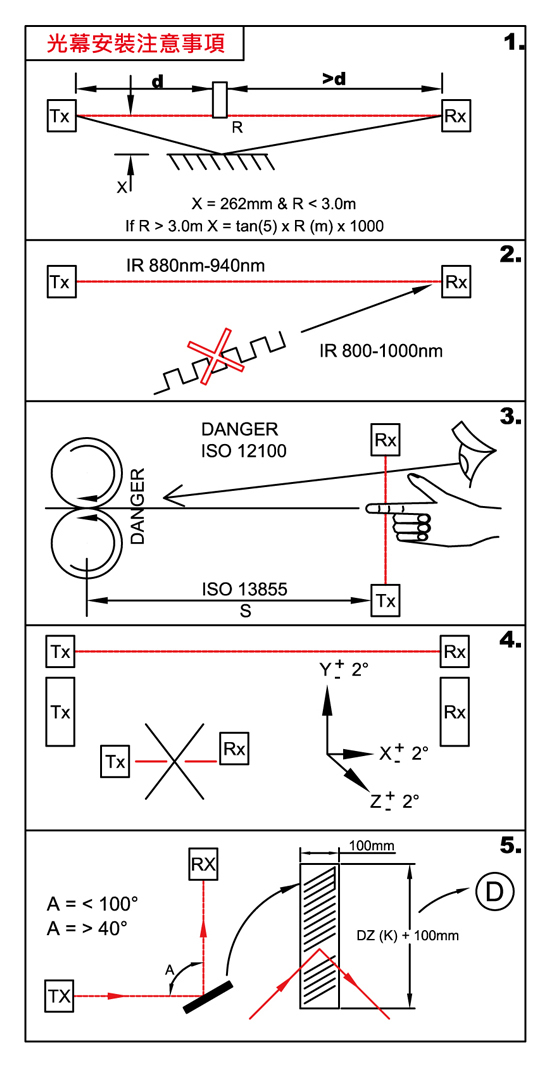

T2F系列安全光幕光學設計架構精簡又符合國際安全標準，光幕整體也符合國際安全標準 IEC61496-1 與 IEC61496-2 TYPE 2 之安全要求，並取得歐洲知名驗證機構之符合證書。
外型輕薄，適用於空間狹小之安裝位置，如半導體產業、電路板產業、面板產業等各式製程設備。
此光幕光柵具備高解析度感測功能，是各類光柵應用的理想選擇
|
光軸數
|
14 ~ 124
|
7 ~ 62
|
|---|---|---|
|
偵測解析能力
|
14mm
|
24mm
|
|
偵測區域
|
154mm ~ 1254mm
|
164mm ~ 1264mm
|
|
偵測範圍
|
0.4m ~ 2m
|
0.4m ~ 2m
|
|
反應時間
|
20msec (不包含繼電器開關時間)
|
|
|
操作溫度
|
0℃ 至 +50℃
|
|
|
防水防塵等級
|
IP62 防護程度
|
|
|
電源供應
|
24VDC ± 20%，1.5A (MAX)
|
|
|
消耗功率
|
發射端 200mA + 接收端 200mA + OSSD Output ( 500mA max. )
|
|
|
光幕端接線接頭
|
直接出線式；分離端子式(M8)
|
|
|
外表塗裝
|
鋁擠型；黃色陽極處理
|
|
|
安全分類
|
IEC61496-1 & IEC61496-2 : TYPE 2 IEC62061 SIL1 & ISO13849-1 PLc
|
|
|
3輸出模式
|
2 組獨立安全輸出 (固態電晶體 PNP 開關 : 每組 500mA@24V DC)
|
|
|
偵測解析能力 14mm
|
偵測範圍0.4m至2m
|
|||
|---|---|---|---|---|
|
光軸數
|
型號
|
偵測區域
(DZ) (mm) |
安裝長度
(C) (mm) |
組合總長
(L) (mm) |
|
14
|
T2F-1014
|
154
|
200
|
210
|
|
24
|
T2F-1024
|
254
|
300
|
310
|
|
34
|
T2F-1034
|
354
|
400
|
410
|
|
44
|
T2F-1044
|
454
|
500
|
510
|
|
54
|
T2F-1054
|
554
|
600
|
610
|
|
64
|
T2F-1064
|
654
|
700
|
710
|
|
74
|
T2F-1074
|
754
|
800
|
810
|
|
84
|
T2F-1084
|
854
|
900
|
910
|
|
94
|
T2F-1094
|
954
|
1000
|
1010
|
|
104
|
T2F-10104
|
1054
|
1100
|
1110
|
|
114
|
T2F-10114
|
1154
|
1200
|
1210
|
|
124
|
T2F-10124
|
1254
|
1300
|
1310
|
|
偵測解析能力24mm
|
偵測範圍0.4m至2m
|
|||
|---|---|---|---|---|
|
光軸數
|
型號
|
偵測區域
(DZ) (mm) |
安裝長度
(C) (mm) |
組合總長
(L) (mm) |
|
7
|
T2F-2007
|
164
|
200
|
210
|
|
12
|
T2F-2012
|
264
|
300
|
310
|
|
17
|
T2F-2017
|
364
|
400
|
410
|
|
22
|
T2F-2022
|
464
|
500
|
510
|
|
27
|
T2F-2027
|
564
|
600
|
610
|
|
32
|
T2F-2032
|
664
|
700
|
710
|
|
37
|
T2F-2037
|
764
|
800
|
810
|
|
42
|
T2F-2042
|
864
|
900
|
910
|
|
47
|
T2F-2047
|
964
|
1000
|
1010
|
|
52
|
T2F-2052
|
1064
|
1100
|
1110
|
|
57
|
T2F-2057
|
1164
|
1200
|
1210
|
|
62
|
T2F-2062
|
1264
|
1300
|
1310
|
|
輸入輸出電路
|
|
|---|---|
|

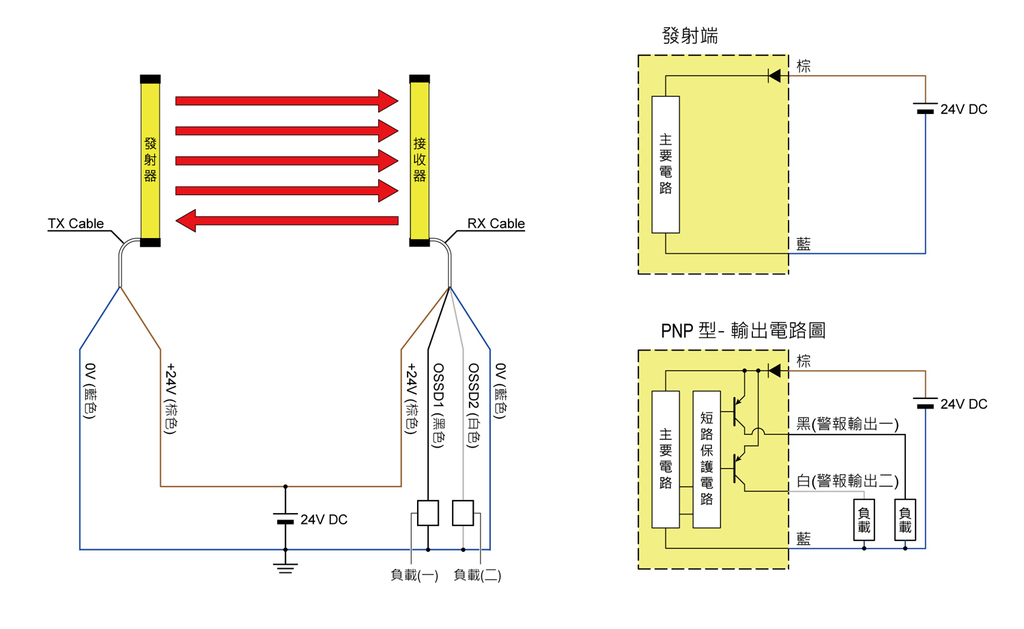

(1)電源部分 :
|
提供+24V DC 之額定動力予接發射與接收單元 (棕色接 +24V，藍色接 0V)，為了避免受到感應突波電源之干擾，建議使用獨立之電源模組，並建議機殼接地。
|
|
(2)輸出部分 :
|
T2F 系列光幕有兩組獨立之電晶體 (PNP) 安全輸出 OSSD1 與 OSSD2 訊號；正常動作時輸出 DC +24V 之電壓訊號 (最大輸出電流各有 500mA )。
|
|

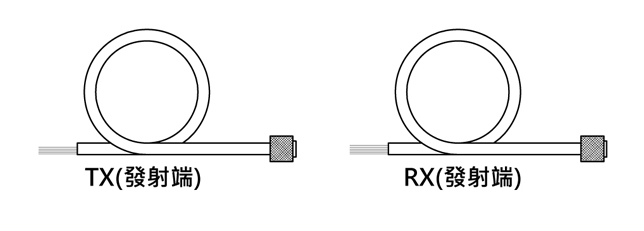

T2F Series - M8 端子連接線
|
|
|
線材型號
|
M8 端子連接線內容
|
|
T2F-3M-180-RX
|
T2F series cable 3M (接收端)
|
|
T2F-5M-180-RX
|
T2F series cable 5M (接收端)
|
|
T2F-10M-180-RX
|
T2F series cable 10M (接收端)
|
|
T2F-15M-180-RX
|
T2F series cable 15M (接收端)
|
|
T2F-3M-180-TX
|
T2F series cable 3M (接收端)
|
|
T2F-5M-180-TX
|
T2F series cable 5M (接收端)
|
|
T2F-10M-180-TX
|
T2F series cable 10M (接收端)
|
|
T2F-15M-180-TX
|
T2F series cable 15M (接收端)
|
