GCM 多功能安全控制模組

斯邁德 Smartscan GCM 系列通訊模組，適用安全光幕資料傳輸與系統整合
Smartscan GCM 系列安全模組｜光幕光柵專用，集中控制提升系統穩定性
GCM 系列光幕控制模組｜多通道設計，適用大型自動化產線安全防護
GCM 系列安全控制模組｜簡易接線與模組化設計，維護方便
Smartscan GCM 系列光幕光柵控制器｜符合國際安全標準的工業防護設備

簡介

多功能安全控制模組是具靈活性和經濟性的理想選擇。斯邁德提供各種解決方案：從MUTE (靜默功能)、A 接點 (NO)、B 接點 (NC)、警告輸出、雙重安全緊急停止、外部監控、手動復歸/自動復歸，滿足客戶運用上的需求。

特 性

  •    AC 110V/AC220V 動力供應。
  •    MUTE 功能鑰匙控制 bypass 光幕功能。
  •    最多 4組 A 接點 (NO) 或 B 接點 (NC) 輸出。
  •    最多可控制 2 組光幕。
  •    金屬外殼。
  •    沖床專用控制主機。

一般規格

型號
GCM-01D
GCM-02D
控制光幕數量
1 組光幕
2 組光幕
動力供應
AC 110V /AC 220V
消耗功率
AC 600mA
輸出電壓
DC 24V
輸入訊號
PNP 輸出訊號 *2
2組 PNP 輸出訊號 *2
輸出訊號
2組 PNP 輸出訊號 *2，2A/2B/1A1B
安全 RELAY 乾接點，4A/4B/2A2B
反應時間
20 ms
MUTE(靜默)
共1把鑰匙控制1組光幕bypass
共2把鑰匙分別控制2組光幕bypass
操作溫度
0℃ 至 +50℃
防水防塵等級
IP40
外表塗裝
175mm*80mm*272mm 黃色烤漆，金屬外殼

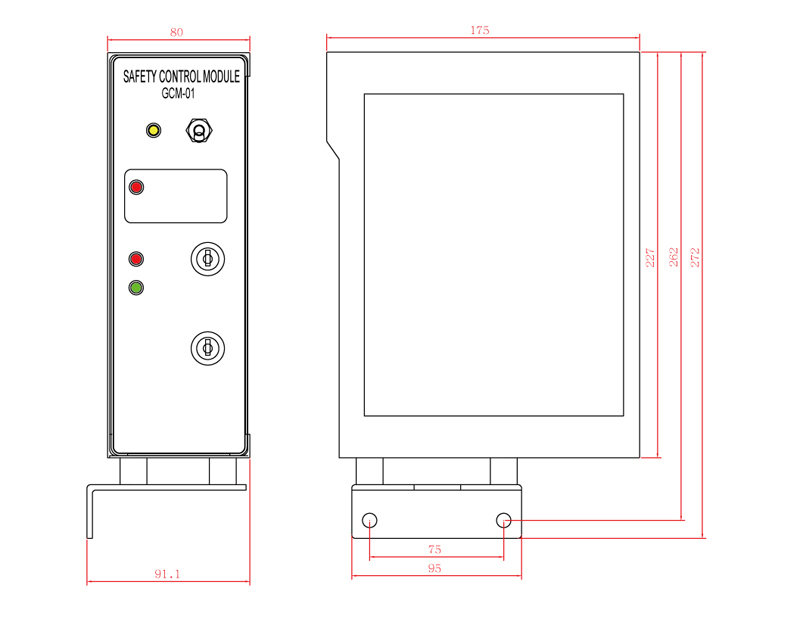

GCM 系列安全控制模組 外觀尺寸

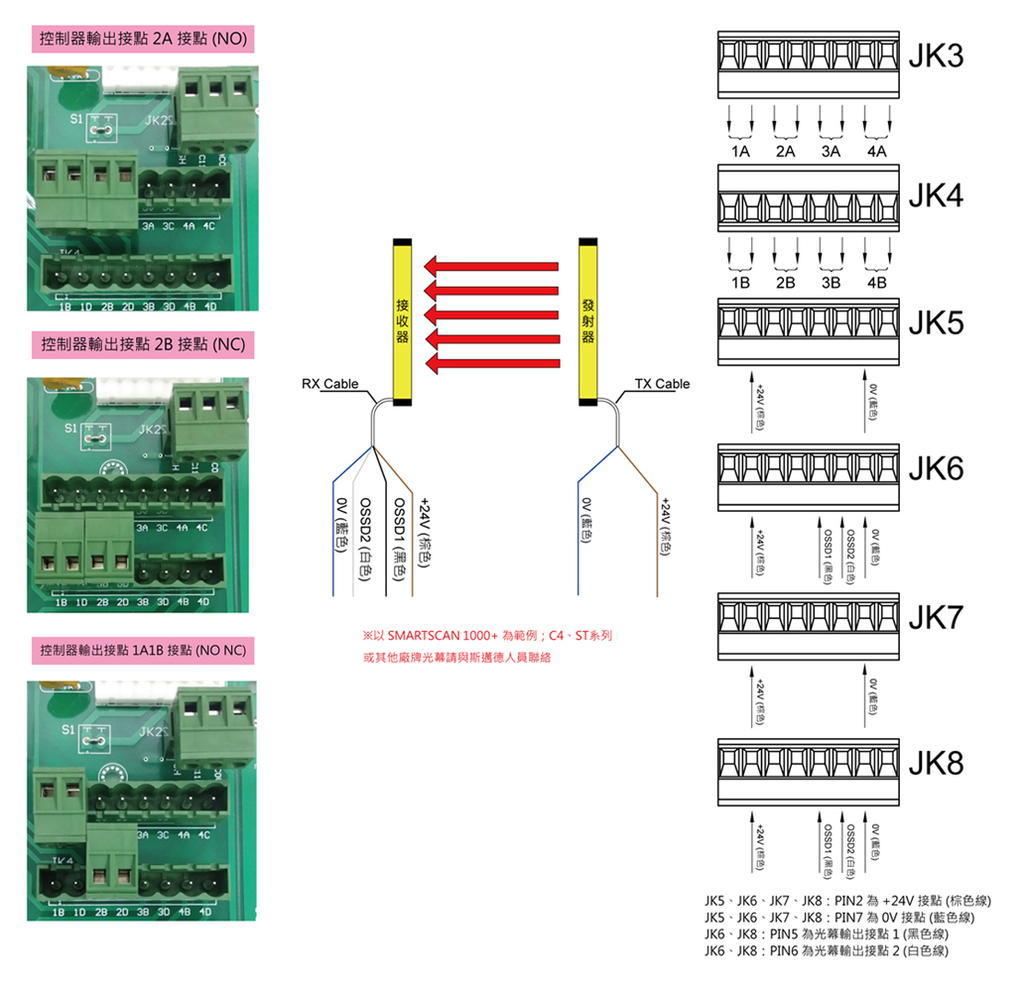

GCM 系列安全控制模組 電氣連接

GCM 系列安全控制模組 接線說明

JK1：DC電源轉換(出廠已接緒)。

JK2：AC輸入接點(FG-接地線、AC110V-可選擇接AC110V或AC220V、ACOV- 接OV)°

JK3：控制器輸出接點A接點(NO)(光幕1控制1A1C、2A2C。光幕2控制3A3C、4A4C)°

JK4：控制器輸出接點B接點(NC)(光幕1控制1B1D、2B2D。光幕2控制3B3D、4B4D)。

   (JK3與JK4只能選擇一個使用、不得同時使用JK3與JK4)。

JK5：光幕1發射器輸入埠 (同步線1、+24V、同步線2、空腳、TEST、空腳、OV、GROUND)°

JK6：光幕1接收器輸入埠 (同步線1、+24V、同步線2、EDM、OSSD1、OSSD2、OV、GROUND)°

JK7：光幕2發射器輸入埠 (同步線1、+24V、同步線2、空腳、TEST、空腳、OV、GROUND)(GCM-02、GCM-02D)°

JK8：光幕2接收器輸入埠 (同步線1、+24V、同步線2、EDM、OSSD1、OSSD2、0V、GROUND)(GCM-02、GCM-02D)°

JK10：寸動模式,警告輸出B接點(NC)(其中一把鑰匙開關ON)。

JK11：寸動模式,警告輸出A接點(NO) (其中一把鑰匙開關ON)。
