1000+ 系列安全光幕符合國際安全標準 IEC61496-1 與 IEC61496-2 TYPE 2 之安全要求，並取得歐洲知名驗證機構之符合證書，並符合國內 TS 認證。
以往安全光幕都非常昂貴，影響了許多應用上的採用意願；斯邁德科技公司 1000+系列安全光幕，基於安全產品應用普及化的設計理念，採用最新先進技術，以提供滿足機械安全防護所需之基本安全光電感測功能「平臺」的方式，讓使用者可以較低廉之價格而取得光電防護功能。
實際使用時可依實際狀況，加以增補各項功能。讓人更有成本效益地使用光幕；對工業應用而言將開展許多新的應用領域，達到安全防護科技普及化之效果。
此光幕光柵具備高解析度感測功能，是各類光柵應用的理想選擇
|
光軸數
|
6～72
|
4 ~ 44
|
||
|---|---|---|---|---|
|
偵測解析能力
|
30mm
|
40mm
|
45mm
|
50mm
|
|
偵測區域
|
180mm～1830mm
|
190mm～1840mm
|
205mm～1805mm
|
210mm～1810mm
|
|
偵測範圍
|
0.5m～5m
|
4m～10m
|
0.5m～5m
|
4m～10m
|
|
反應時間
|
20msec (不包含繼電器開關時間)
|
|||
|
操作溫度
|
0℃ 至+50℃
|
|||
|
防水防塵等級
|
IP65 防護程度
|
|||
|
電源供應
|
24VDC±20%，1.5A（最大）
|
|||
|
消耗功率
|
發射端 200mA + 接收端 200mA + OSSD Output ( 500mA max. )
|
|||
|
光幕端接線接頭
|
直接出線
|
M12端子型(T型)
|
||
|
外表塗裝
|
鋁擠型；黃色烤漆處理
|
|||
|
安全分類
|
IEC61496-1 和 IEC61496-2：TYPE 2 IEC62061 SIL1 和 ISO13849-1 PLC
|
|||
|
3輸出模式
|
2組獨立安全輸出 (固態電晶體 PNP 開關 : 每組 500mA@24V DC)
|
|||
|
偵測解析能力 30mm
|
偵測解析能力 30mm
|
偵測解析能力 40mm
|

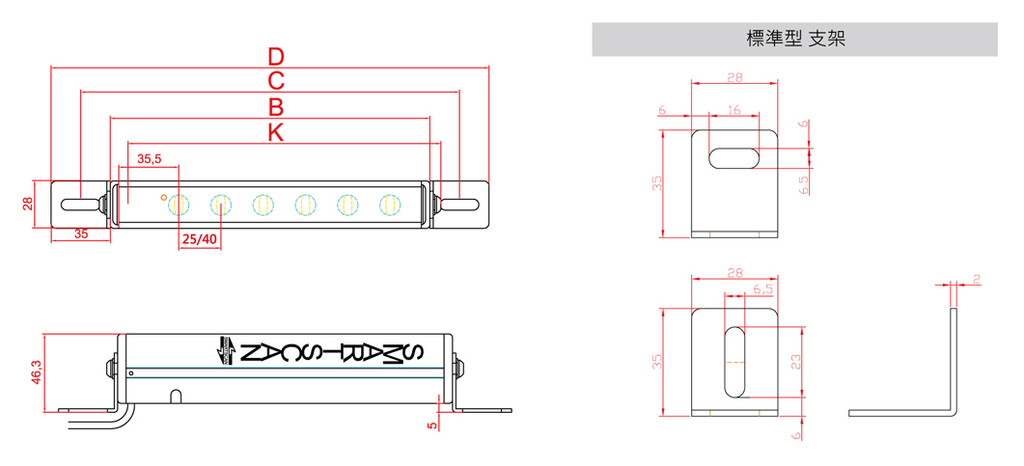

標準型 (直接出線)
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
偵測範圍 0.5m至 2m
|
偵測範圍 0.5m至 5m
|
偵測範圍 4m至 10m
|
||||||||
|
光軸數
|
型號
|
偵測區域
(DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
光幕總長 (B) (mm) |
安裝長度 (C) (mm) |
組合總長 (L) (mm) |
|
|
6
|
012-098S
|
180
|
012-098
|
180
|
012-099
|
190
|
189
|
224
|
259
|
|
|
12
|
012-100S
|
330
|
012-100
|
330
|
012-101
|
340
|
339
|
374
|
409
|
|
|
18
|
012-102S
|
480
|
012-102
|
480
|
012-103
|
490
|
489
|
524
|
559
|
|
|
24
|
012-104S
|
630
|
012-104
|
630
|
012-105
|
640
|
639
|
674
|
709
|
|
|
30
|
012-106S
|
780
|
012-106
|
780
|
012-107
|
790
|
789
|
824
|
859
|
|
|
36
|
012-108S
|
930
|
012-108
|
930
|
012-109
|
940
|
939
|
974
|
1009
|
|
|
42
|
012-110S
|
1080
|
012-110
|
1080
|
012-111
|
1090
|
1089
|
1124
|
1159
|
|
|
48
|
|
|
012-112
|
1230
|
012-113
|
1240
|
1239
|
1274
|
1309
|
|
|
54
|
|
|
012-114
|
1380
|
012-115
|
1390
|
1389
|
1424
|
1459
|
|
|
60
|
|
|
012-116
|
1530
|
012-117
|
1540
|
1439
|
1574
|
1609
|
|
|
66
|
|
|
012-118
|
1680
|
012-119
|
1690
|
1689
|
1724
|
1759
|
|
|
72
|
|
|
012-120
|
1830
|
012-121
|
1840
|
1839
|
1874
|
1909
|
|
|
偵測解析能力 45mm
|
偵測解析能力 45mm
|
偵測解析能力 50mm
|
標準型 (直接出線)
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
偵測範圍 0.5m至 2m
|
偵測範圍 0.5m至 5m
|
偵測範圍 4m至 10m
|
||||||||
|
光軸數
|
型號
|
偵測區域
(DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
光幕總長 (B) (mm) |
安裝長度 (C) (mm) |
組合總長 (L) (mm) |
|
|
4
|
012-404S
|
205
|
012-404
|
205
|
012-504
|
210
|
198
|
234
|
268
|
|
|
6
|
012-406S
|
285
|
012-406
|
285
|
012-506
|
290
|
278
|
314
|
348
|
|
|
8
|
012-408S
|
365
|
012-408
|
365
|
012-508
|
370
|
358
|
394
|
428
|
|
|
10
|
012-410S
|
445
|
012-410
|
445
|
012-510
|
450
|
438
|
474
|
508
|
|
|
12
|
012-412S
|
525
|
012-412
|
525
|
012-512
|
530
|
518
|
554
|
588
|
|
|
14
|
012-414S
|
605
|
012-414
|
605
|
012-514
|
610
|
598
|
634
|
668
|
|
|
16
|
012-416S
|
685
|
012-416
|
685
|
012-516
|
690
|
678
|
714
|
748
|
|
|
20
|
012-420S
|
845
|
012-420
|
845
|
012-520
|
850
|
838
|
784
|
908
|
|
|
24
|
012-424S
|
1005
|
012-424
|
1005
|
012-524
|
1010
|
998
|
1034
|
1068
|
|
|
28
|
|
|
012-428
|
1165
|
012-528
|
1170
|
1158
|
1194
|
1228
|
|
|
32
|
|
|
012-432
|
1325
|
012-532
|
1330
|
1318
|
1354
|
1388
|
|
|
36
|
|
|
012-436
|
1485
|
012-536
|
1490
|
1478
|
1514
|
1548
|
|
|
40
|
|
|
012-440
|
1645
|
012-540
|
1650
|
1638
|
1674
|
1708
|
|
|
44
|
|
|
012-444
|
1805
|
012-544
|
1810
|
1798
|
1834
|
1868
|
|
|
偵測解析能力 30mm
|
偵測解析能力 30mm
|
偵測解析能力 40mm
|

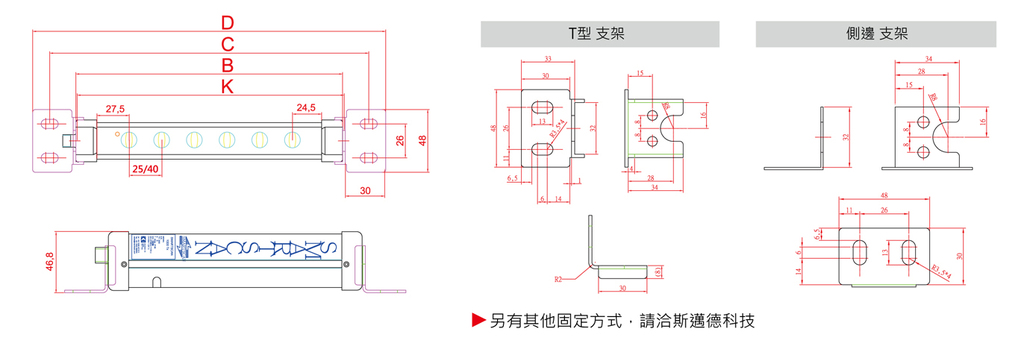

T型 (M12 端子)
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
偵測範圍 0.5m至 2m
|
偵測範圍 0.5m至 5m
|
偵測範圍 4m至 10m
|
||||||||
|
光軸數
|
型號
|
偵測區域
(DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
光幕總長 (B) (mm) |
安裝長度 (C) (mm) |
組合總長 (L) (mm) |
|
|
6
|
012-098ST
|
180
|
012-098T
|
180
|
012-099T
|
190
|
195
|
235
|
261
|
|
|
12
|
012-100ST
|
330
|
012-100T
|
330
|
012-101T
|
340
|
345
|
385
|
411
|
|
|
18
|
012-102ST
|
480
|
012-102T
|
480
|
012-103T
|
490
|
495
|
535
|
561
|
|
|
24
|
012-104ST
|
630
|
012-104T
|
630
|
012-105T
|
640
|
645
|
685
|
711
|
|
|
30
|
012-106ST
|
780
|
012-106T
|
780
|
012-107T
|
790
|
795
|
835
|
861
|
|
|
36
|
012-108ST
|
930
|
012-108T
|
930
|
012-109T
|
940
|
945
|
985
|
1011
|
|
|
42
|
012-110ST
|
1080
|
012-110T
|
1080
|
012-111T
|
1090
|
1095
|
1135
|
1161
|
|
|
48
|
|
|
012-112T
|
1230
|
012-113T
|
1240
|
1345
|
1285
|
1311
|
|
|
54
|
|
|
012-114T
|
1380
|
012-115T
|
1390
|
1395
|
1435
|
1461
|
|
|
60
|
|
|
012-116T
|
1530
|
012-117T
|
1540
|
1445
|
1585
|
1611
|
|
|
66
|
|
|
012-118T
|
1680
|
012-119T
|
1690
|
1695
|
1735
|
1761
|
|
|
72
|
|
|
012-120T
|
1830
|
012-121T
|
1840
|
1845
|
1885
|
1911
|
|
|
偵測解析能力 45mm
|
偵測解析能力 45mm
|
偵測解析能力 50mm
|
T型 (M12 端子)
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
偵測範圍 0.5m至 2m
|
偵測範圍 0.5m至 5m
|
偵測範圍 4m至 10m
|
||||||||
|
光軸數
|
型號
|
偵測區域
(DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
光幕總長 (B) (mm) |
安裝長度 (C) (mm) |
組合總長 (L) (mm) |
|
|
4
|
012-404ST
|
205
|
012-404T
|
205
|
012-504T
|
210
|
204
|
244
|
270
|
|
|
6
|
012-406ST
|
285
|
012-406T
|
285
|
012-506T
|
290
|
284
|
324
|
350
|
|
|
8
|
012-408ST
|
365
|
012-408T
|
365
|
012-508T
|
370
|
364
|
404
|
430
|
|
|
10
|
012-410ST
|
445
|
012-410T
|
445
|
012-510T
|
450
|
444
|
484
|
510
|
|
|
12
|
012-412ST
|
525
|
012-412T
|
525
|
012-512T
|
530
|
524
|
564
|
590
|
|
|
14
|
012-414ST
|
605
|
012-414T
|
605
|
012-514T
|
610
|
604
|
644
|
670
|
|
|
16
|
012-416ST
|
685
|
012-416T
|
685
|
012-516T
|
690
|
684
|
724
|
750
|
|
|
20
|
012-420ST
|
845
|
012-420T
|
845
|
012-520T
|
850
|
844
|
884
|
910
|
|
|
24
|
012-424ST
|
1005
|
012-424T
|
1005
|
012-524T
|
1010
|
1004
|
1044
|
1070
|
|
|
28
|
|
|
012-428T
|
1165
|
012-528T
|
1170
|
1164
|
1204
|
1230
|
|
|
32
|
|
|
012-432T
|
1325
|
012-532T
|
1330
|
1324
|
1364
|
1390
|
|
|
36
|
|
|
012-436T
|
1485
|
012-536T
|
1490
|
1484
|
1524
|
1550
|
|
|
40
|
|
|
012-440T
|
1645
|
012-540T
|
1650
|
1644
|
1684
|
1710
|
|
|
44
|
|
|
012-444T
|
1805
|
012-544T
|
1810
|
1804
|
1844
|
1870
|
|
|
偵測解析能力 30mm
|
偵測解析能力 30mm
|
偵測解析能力 40mm
|

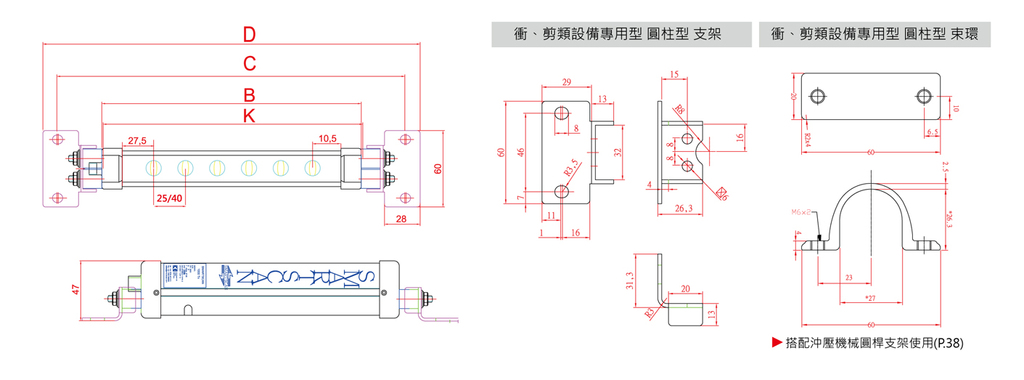

衝、剪類設備專用型 (T型出線)
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
偵測範圍 0.5m至 2m
|
偵測範圍 0.5m至 5m
|
偵測範圍 4m至 10m
|
||||||||
|
光軸數
|
型號
|
偵測區域
(DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
光幕總長 (B) (mm) |
安裝長度 (C) (mm) |
組合總長 (L) (mm) |
|
| 6 |
012-098ST
|
180
|
012-098T
|
180
|
012-099T
|
190
|
195
|
265
|
288
|
|
| 12 |
012-100ST
|
330
|
012-100T
|
330
|
012-101T
|
340
|
345
|
415
|
438
|
|
| 18 |
012-102ST
|
480
|
012-102T
|
480
|
012-103T
|
490
|
495
|
565
|
588
|
|
| 24 |
012-104ST
|
630
|
012-104T
|
630
|
012-105T
|
640
|
645
|
715
|
738
|
|
| 30 |
012-106ST
|
780
|
012-106T
|
780
|
012-107T
|
790
|
795
|
865
|
888
|
|
| 26 |
012-108ST
|
930
|
012-108T
|
930
|
012-109T
|
940
|
945
|
1015
|
1038
|
|
| 42 |
012-110ST
|
1080
|
012-110T
|
1080
|
012-111T
|
1090
|
1095
|
1165
|
1188
|
|
| 48 |
|
|
012-112T
|
1230
|
012-113T
|
1340
|
1245
|
1315
|
1338
|
|
| 54 |
|
|
012-114T
|
1380
|
012-115T
|
1390
|
1395
|
1465
|
1488
|
|
| 60 |
|
|
012-116T
|
1530
|
012-117T
|
1540
|
1445
|
1615
|
1638
|
|
| 66 |
|
|
012-118T
|
1680
|
012-119T
|
1690
|
1695
|
1795
|
1788
|
|
| 72 |
|
|
012-120T
|
1830
|
012-121T
|
1840
|
1845
|
1915
|
1938
|
|
|
偵測解析能力 45mm
|
偵測解析能力 45mm
|
偵測解析能力 50mm
|
衝、剪類設備專用型 (T型出線)
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
偵測範圍 0.5m至 2m
|
偵測範圍 0.5m至 5m
|
偵測範圍 4m至 10m
|
||||||||
|
光軸數
|
型號
|
偵測區域
(DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
光幕總長 (B) (mm) |
安裝長度 (C) (mm) |
組合總長 (L) (mm) |
|
|
4
|
012-404ST
|
205
|
012-404T
|
205
|
012-504T
|
210
|
204
|
274
|
297
|
|
|
6
|
012-406ST
|
285
|
012-406T
|
285
|
012-506T
|
290
|
284
|
354
|
377
|
|
|
8
|
012-408ST
|
365
|
012-408T
|
365
|
012-508T
|
370
|
364
|
434
|
457
|
|
|
10
|
012-410ST
|
445
|
012-410T
|
445
|
012-510T
|
450
|
444
|
514
|
537
|
|
|
12
|
012-412ST
|
525
|
012-412T
|
525
|
012-512T
|
530
|
524
|
594
|
617
|
|
|
14
|
012-414ST
|
605
|
012-414T
|
605
|
012-514T
|
610
|
604
|
674
|
697
|
|
|
16
|
012-416ST
|
685
|
012-416T
|
685
|
012-516T
|
690
|
684
|
754
|
777
|
|
|
20
|
012-420ST
|
845
|
012-420T
|
745
|
012-520T
|
850
|
844
|
914
|
937
|
|
|
24
|
012-424ST
|
1005
|
012-424T
|
1005
|
012-524T
|
1010
|
1004
|
1074
|
1097
|
|
|
28
|
|
|
012-428T
|
1165
|
012-528T
|
1170
|
1164
|
1234
|
1257
|
|
|
32
|
|
|
012-432T
|
1325
|
012-532T
|
1330
|
1324
|
1394
|
1417
|
|
|
36
|
|
|
012-436T
|
1485
|
012-536T
|
1490
|
1484
|
1554
|
1577
|
|
|
40
|
|
|
012-440T
|
1645
|
012-540T
|
1650
|
1644
|
1714
|
1737
|
|
|
44
|
|
|
012-444T
|
1805
|
012-544T
|
1810
|
1804
|
1874
|
1897
|
|
|
|

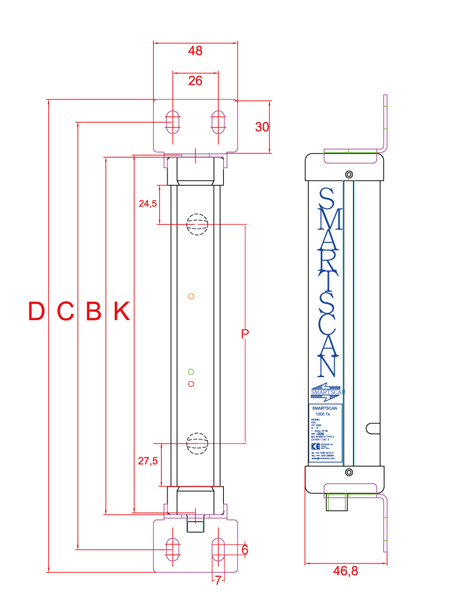

偵測範圍 0.5m至 5m
|
偵測範圍 4m至 10m
|
T型出線
|
||||||
|---|---|---|---|---|---|---|---|---|---|
|
光軸數
|
光軸間距
(P) (mm) |
型號
|
偵測區域 (DZ) (mm) |
型號
|
偵測區域 (DZ) (mm) |
光幕總長 (B) (mm) |
安裝長度 (C) (mm) |
組合總長 (L) (mm) |
|
|
2
|
550
|
012-125T
|
640
|
012-122T
|
640
|
645
|
684
|
709
|
|
|
3
|
450
|
012-126T
|
990
|
012-123T
|
990
|
995
|
1034
|
1059
|
|
|
4
|
400
|
012-127T
|
1290
|
012-124T
|
1290
|
1295
|
1334
|
1359
|
|
|

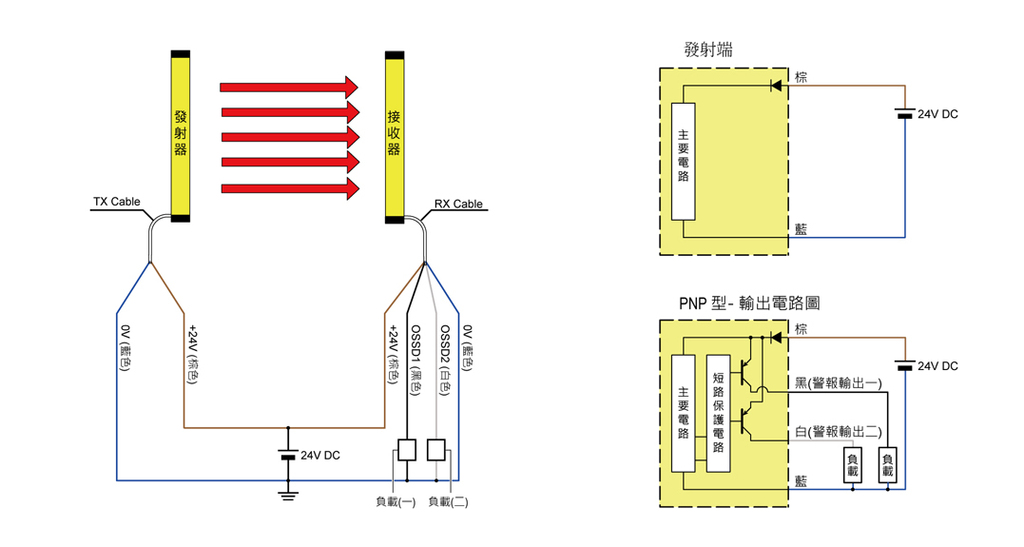

輸入輸出電路
|
|
|---|---|
|
(1)電源部分 :
|
提供+24V DC 之額定動力予接發射與接收單元 (棕色接 +24V，藍色接 0V)，為了避免受到感應突波電源之干擾，建議使用獨立之電源模組；並將 Ferrite core 裝置於RX端，並建議機殼接地。
|
|
(2)輸出部分 :
|
1000+ 系列光幕有兩組獨立之電晶體 (PNP) 安全輸出 OSSD1 與 OSSD2 訊號；正常動作時輸出 DC +24V 之電壓訊號 (最大輸出電流各有 500mA )。
|
|
正常狀態
|
|||
|---|---|---|---|
|
指示燈號
|
動作型式
|
意義
|
|
|
發射端 (TX)
|
黃色LED
|
固定頻率閃爍 |
系統動力啟動時常亮，發射端系統檢查與校正完成後，燈號固定頻率閃爍即表示發射端正常工作。
|
|
|
黃色LED
|
固定頻率閃爍 |
系統動力啟動時不亮，待接收端系統檢查與發射端相互校正完成後，燈號固定頻率閃爍即表示發射端與接收端建立正常之通訊，光幕正常作動。
|
|
接收端 (RX)
|
綠色LED
|
常亮 |
接收端工作正常，唯此狀態下系統兩個獨立之輸出送出+24V 之工作電壓。
|
|
|
紅色LED
|
常亮 |
接收端遮蔽狀態下，此燈號恆亮，未遮蔽狀態下不亮。
|
|
異常狀態
|
|||
|---|---|---|---|
|
指示燈號
|
動作型式
|
意義
|
|
|
接收端(RX)
|
綠色LED
|
固定頻率閃爍 |
OSSD1 與 OSSD2 短路
OSSD1 誤接 24V 或 0V
OSSD2 誤接 24V 或 0V
|
|
紅色LED
|
固定頻率閃爍 |
系統檢測出有安全疑慮之狀態，系統立即閉鎖，除非將異常狀態排除並重置系統 (重新送電啟動) 外光幕並無法啟動。
|
|
|

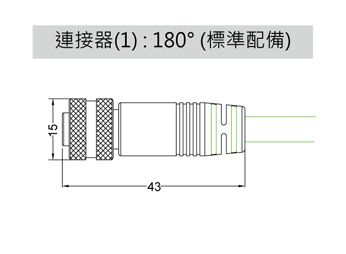

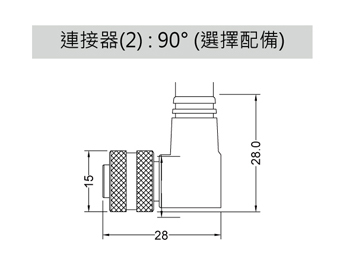

連接線標準配備
|
|---|
|
導線標準長度 : 3m
|
|
導線選擇長度 : 5m；10m
|
|
TX : 三芯 (灰色)
|
|
RX : 四芯 (黑色)
|

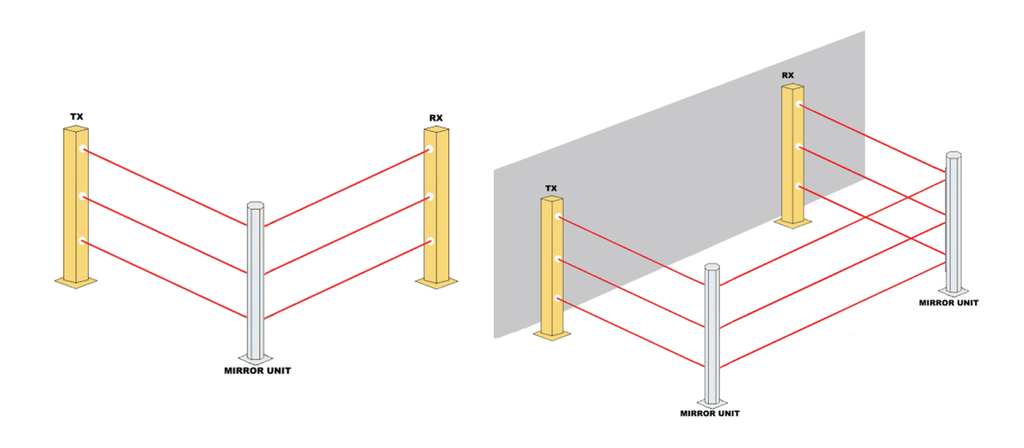

利用鏡子的反射可以建立 2-3 個表面保護區域的窄角鏡
可搭配鏡面組 (050-450 ~ 050-1950系列) 構成周邊圍繞防護型光幕
利用鏡子的反射可以建立 2-3 個表面保護區域的窄角鏡
另有兩截式光幕形式詳情請聯絡斯邁德相關人員或上斯邁德網站
