M系列區域感測光幕,以價格優惠,品質穩定,型式種類多樣化,滿足客戶需求,是最適合使用
於區域範圍內檢測、保護、檢查等多樣化用途感測光幕。產品符合歐洲電氣產品LVD,符合CE標示。
一般規格

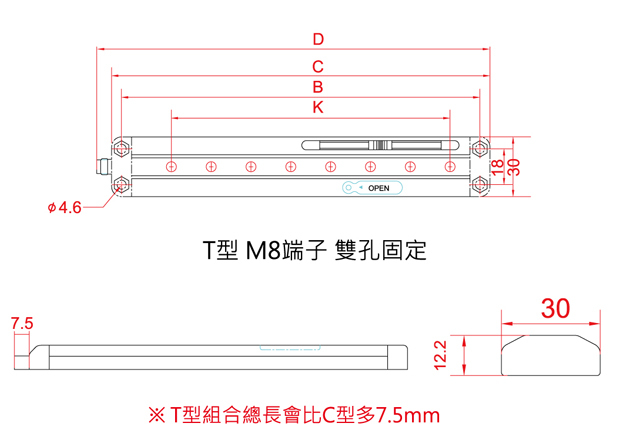

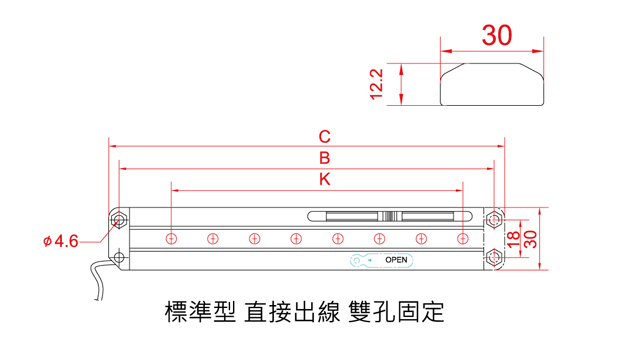

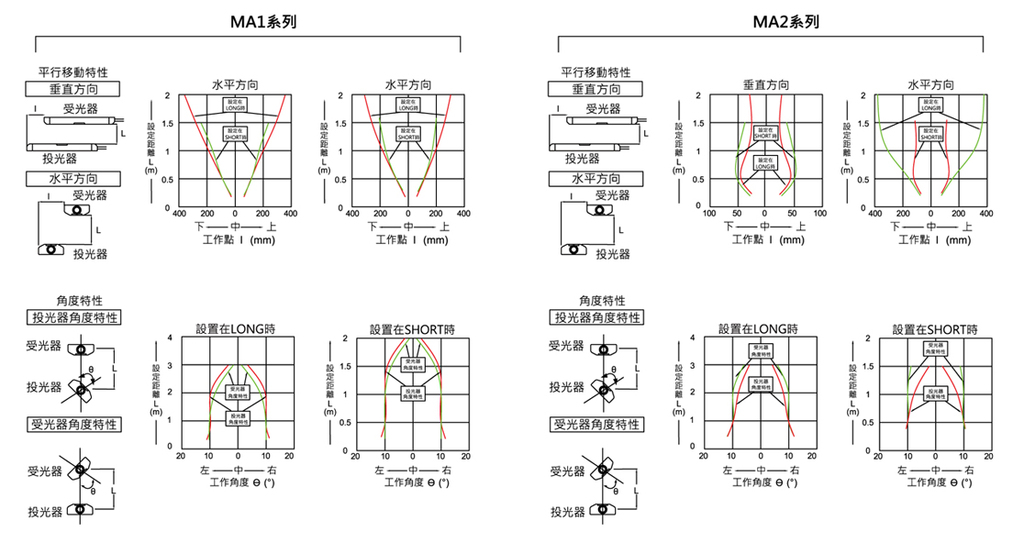

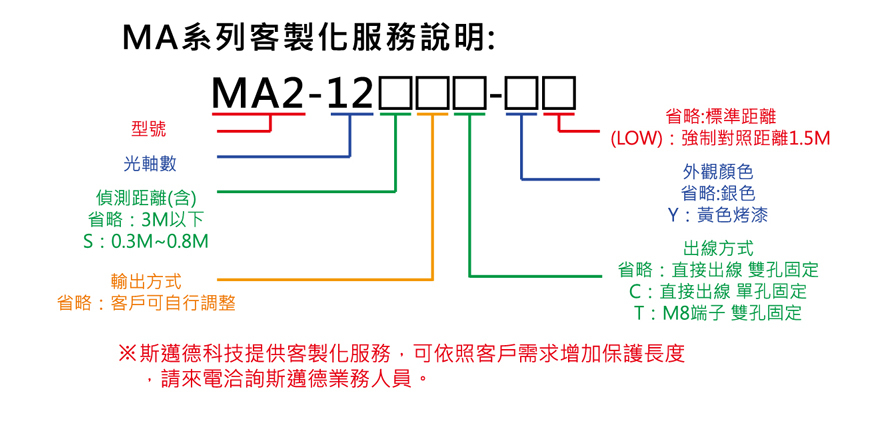

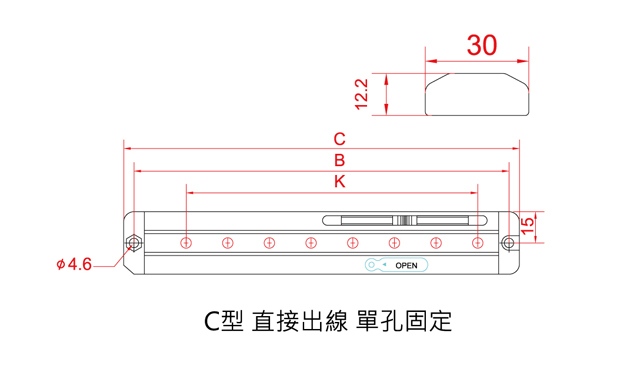

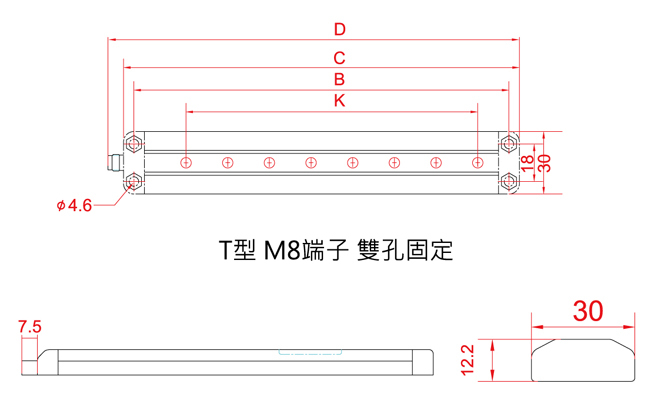

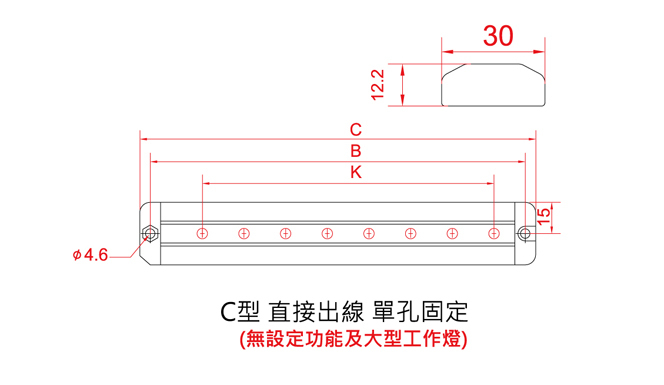

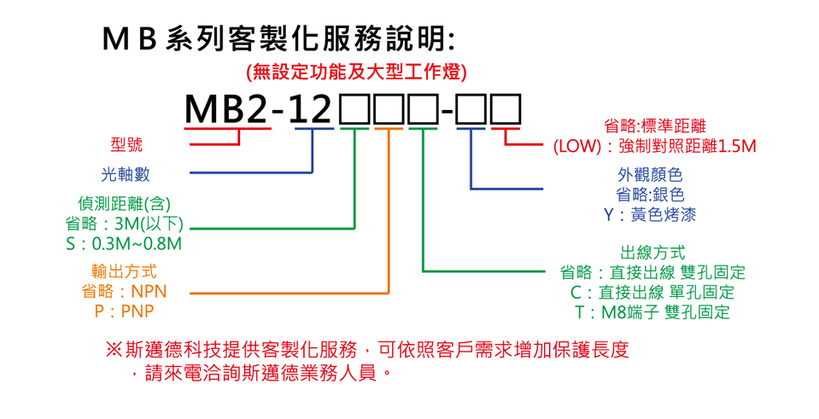

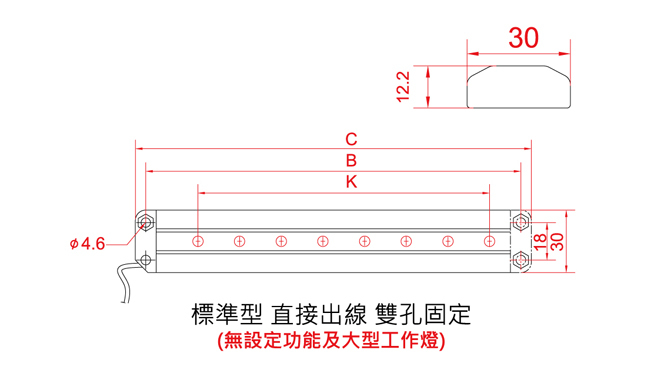

光軸間距 | 25mm | 10mm | 20mm | 40mm |
光軸數 | 5 | 11~55 | 8~48 | 4~24 |
保護長度 | 100mm | 100mm~540mm | 140mm~940mm | 120mm~920mm |
防護範圍 | 0.5m至3m | |||
反應時間 | 20msec(不包含繼電器開關時間) | |||
安全分類 | 符合CE LVD指令要求;無安全分類(請勿使用於沖剪類之危險機械) | |||
電源供應 | 24VDC±20% | |||
消耗功率 | 基本模組40mA;每增加一光軸約增加8mA,最大消耗功率400mA | |||
輸出模式 | 一組可設定NPN或PNP(高電位24V 20mA低電位OV 40mA) | |||
工作頻率 | FREQ A(標準)或FREQ B(選擇) | |||
大型工作燈 | 可設定常亮或閃爍 | |||
外表塗裝 | 鋁擠型;銀色陽極處理(標準)、黃色陽極處理(選購) | |||
光幕接線接頭 | 直接出線(單孔固定孔),直接出線(雙孔固定孔),M8端子接頭(雙孔固定孔) | |||
操作溫度 | 0℃至+50℃ | |||
防水防塵等級 | IP62防護程度 |
光軸間距:25mm 標準範圍:0.5m~ 3m | ||||
---|---|---|---|---|
型號 | 光軸數 | 偵測長(K) (mm) | 螺旋鎖附孔(B) (mm) | 光幕總長(C) (mm) |
MA1-5 | 5 | 100 | 130 | 140 |
光軸間距:20mm 標準範圍:0.5m~ 3m | ||||
---|---|---|---|---|
型號 | 光軸數 | 偵測長度 (K) (mm) | 螺旋鎖附孔 (B) (mm) | 光幕總長 (C) (mm) |
MA2-8 | 8 | 140 | 180 | 190 |
MA2-12 | 12 | 220 | 260 | 270 |
MA2-16 | 16 | 300 | 340 | 350 |
MA2-20 | 20 | 380 | 420 | 430 |
MA2-24 | 24 | 460 | 500 | 510 |
MA2-28 | 28 | 540 | 580 | 590 |
MA2-32 | 32 | 620 | 660 | 670 |
MA2-36 | 36 | 700 | 740 | 750 |
MA2-40 | 40 | 780 | 820 | 830 |
MA2-44 | 44 | 860 | 900 | 910 |
MA2-48 | 48 | 940 | 980 | 990 |
光軸間距:40mm 標準範圍:0.5m~ 3m | ||||
---|---|---|---|---|
型號 | 光軸數 | 偵測長度 (K) (mm) | 螺旋鎖附孔 (B) (mm) | 光幕總長 (C) (mm) |
MA3-4 | 4 | 120 | 180 | 190 |
MA3-6 | 6 | 200 | 260 | 270 |
MA3-8 | 8 | 280 | 340 | 350 |
MA3-10 | 10 | 360 | 420 | 430 |
MA3-12 | 12 | 440 | 500 | 510 |
MA3-14 | 14 | 520 | 580 | 590 |
MA3-16 | 16 | 600 | 660 | 670 |
MA3-18 | 18 | 680 | 740 | 750 |
MA3-20 | 20 | 760 | 820 | 830 |
MA3-22 | 22 | 840 | 900 | 910 |
MA3-24 | 24 | 920 | 980 | 990 |
光軸間距:25mm 標準範圍:0.5m~ 3m | ||||
---|---|---|---|---|
型號 | 光軸數 | 偵測長度 (K) (mm) | 螺旋鎖附孔 (B) (mm) | 光幕總長 (C) (mm) |
MB1-5 | 5 | 100 | 130 | 140 |
光軸間距:20mm 標準範圍:0.5m~ 3m | ||||
---|---|---|---|---|
型號 | 光軸數 | 偵測長度 (K) (mm) | 螺旋鎖附孔 (B) (mm) | 光幕總長 (C) (mm) |
MB2-8 | 8 | 140 | 180 | 190 |
MB2-12 | 12 | 220 | 260 | 270 |
MB2-16 | 16 | 300 | 340 | 350 |
MB2-20 | 20 | 380 | 420 | 430 |
MB2-24 | 24 | 460 | 500 | 510 |
MB2-28 | 28 | 540 | 580 | 590 |
MB2-32 | 32 | 620 | 660 | 670 |
MB2-36 | 36 | 700 | 740 | 750 |
MB2-40 | 40 | 780 | 820 | 830 |
MB2-44 | 44 | 860 | 900 | 910 |
MB2-48 | 48 | 940 | 980 | 990 |
光軸間距:40mm 標準範圍:0.5m~ 3m | ||||
---|---|---|---|---|
型號 | 光軸數 | 偵測長度 (K) (mm) | 螺旋鎖附孔 (B) (mm) | 光幕總長 (C) (mm) |
MB3-4 | 4 | 120 | 180 | 190 |
MB3-6 | 6 | 200 | 260 | 270 |
MB3-8 | 8 | 280 | 340 | 350 |
MB3-10 | 10 | 360 | 420 | 430 |
MB3-12 | 12 | 440 | 500 | 510 |
MB3-14 | 14 | 520 | 580 | 590 |
MB3-16 | 16 | 600 | 660 | 670 |
MB3-18 | 18 | 680 | 740 | 750 |
MB3-20 | 20 | 760 | 820 | 830 |
MB3-22 | 22 | 840 | 900 | 910 |
MB3-24 | 24 | 920 | 980 | 990 |

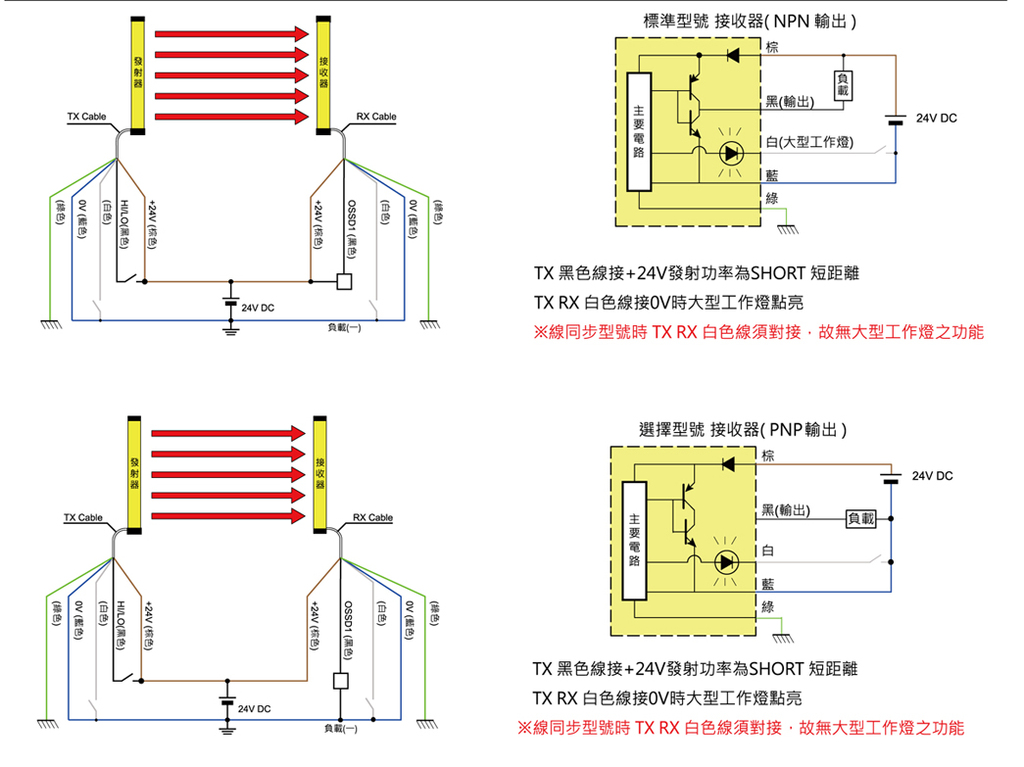

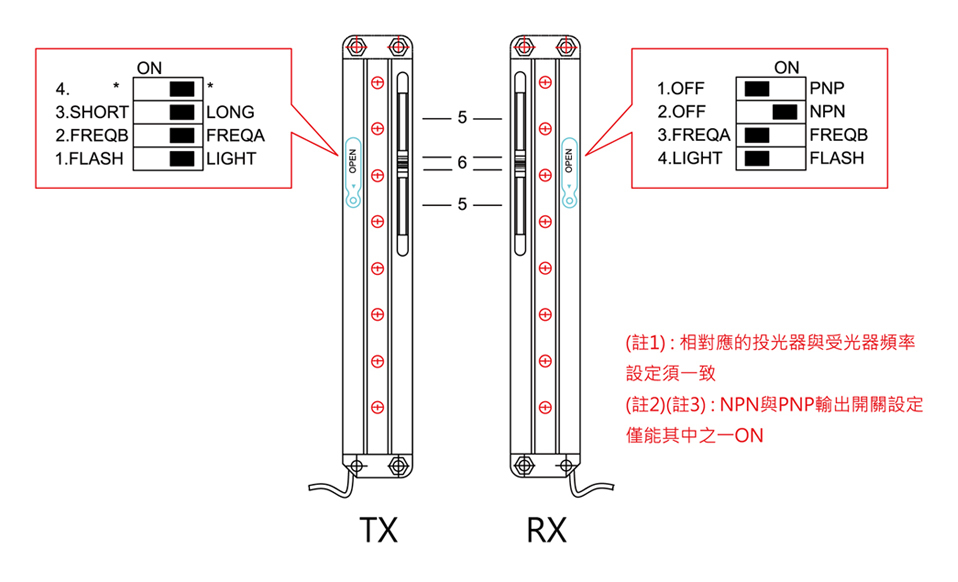

說 明 | 功 能 | |||
TX | 1 | 作業指示燈模式開關 | FLASH大型工作燈閃爍 | LIGHT大型工作燈常亮 |
2 | 投光頻率設定開關(註1) | FREQB頻率B(註1) | FREQA頻率A(註1) | |
3 | 感應距離設定開關 | SHORT 短距離(1.5m) | LONG 長距離(標準) | |
4 | 無 | |||
RX | 1 | PNP輸出;設定開關 | OFF 關閉 | ON;PNP輸出(註2) |
2 | NPN輸出;設定開關 | OFF關閉 | ON;NPN輸出(註3) | |
3 | 受光頻率設定開關(註1) | FREQA頻率A(註1) | FREQB頻率B(註1) | |
4 | 作業指示燈模式開關 | FLASH大型工作燈閃爍 | LIGHT大型工作燈常亮 | |
5 | 大型工作指示燈(橙色) | 可由作業指示燈模式開關選擇常亮或閃爍 | ||
6 | 指示燈 | 投光器;黃燈,受光器;正常時綠燈,遮蔽時紅燈亮起 |
