lx 系列 薄型區域感測光幕

簡 介


LX系列區域感測光幕,以價格優惠,品質穩定,型式種類多樣化,滿足客戶需求,是最適合使用於區域範圍內檢測、保護、檢查等多樣化用途感測光幕。產品符合歐洲電氣產品LVD要求,符合CE標示。

LX系列光幕紅外線發射面厚度僅12.4mm,最適合安裝於機台的側壁面,因其為薄型設計安裝不占空間且美觀。

特 性


  • 光軸間距10mm、20mm、40mm。
  • 偵測長度100mm~940mm,型式種類多樣,滿足客戶各項需求。
  • 具有NPN與PNP輸出方式,滿足客戶接線需求。
  • 光同步無線對頻,具有FREQA與FREQB兩種工作頻率供客戶選擇。
  • 可由開關或配線決定長、短對照距離,滿足客戶安裝工作範圍。
  • 側邊安裝的特性,更適用於狹窄的安裝環境。
  • 品質穩定,價格優惠。
  • 精巧外型,鋁擠型結構。

一般規格


光軸間距
10mm
20mm
40mm
光軸數
11~55
8~48
4~24
保護長度
100mm~540mm
140mm~940mm
120mm~920mm
防護範圍
0.5m至3m
反應時間
20msec(不包含繼電器開關時間)
安全分類
符合CE LVD指令要求;無安全分類 (請勿使用於沖剪類之危險機械)
電源供應
24VDC±20%
消耗功率
基本模組40mA;每增加一光軸約增加8mA,最大消耗功率400mA
輸出模式
一組可設定NPN或PNP(高電位24V 20mA低電位OV 40mA)
工作頻率
FREQA(標準)或FREQ B(選擇)
外表塗裝
鋁擠型;銀色陽極處理(標準)
光幕接線接頭
直接出線(單孔固定孔)
操作溫度
0℃至+50℃
防水防塵等級
IP62防護程度

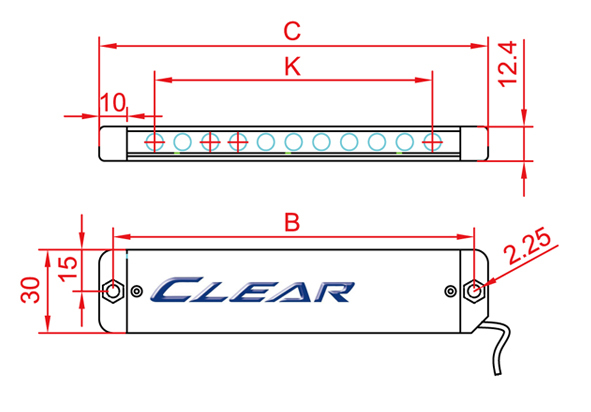

LX1 C 規格尺寸 解析能力15mm


光軸間距:10mm    標準範圍: 0.5m~2.5m
型號
光軸數
偵測長度
(K) (mm)
螺旋鎖附孔
(B) (mm)
光幕總長
(C) (mm)
LX1-11C
11
100
130
140
LX1-22C
22
210
240
250
LX1-33C
33
320
350
360
LX1-44C
44
430
460
470
LX1-55C
55
540
570
580

LX2 C 規格尺寸 解析能力30mm


光軸間距:20mm    標準範圍: 0.5m~ 3m
型號
光軸數
偵測長度
(K) (mm)
螺旋鎖附孔
(B) (mm)
光幕總長
(C) (mm)
LX2-8C
8
140
180
190
LX2-12C
12
220
260
270
LX2-16C
16
300
340
350
LX2-20C
20
380
420
430
LX2-24C
24
460
500
510
LX2-28C
28
540
580
590
LX2-32C
32
620
660
670
LX2-36C
36
700
740
750
LX2-40C
40
780
820
830
LX2-44C
44
860
900
910
LX2-48C
48
940
980
990

LX3 C 規格尺寸 解析能力50MM


光軸間距:40mm    標準範圍: 0.5m~ 3m
型號
光軸數
偵測長度
(K) (mm)
螺旋鎖附孔
(B) (mm)
光幕總長
(C) (mm)
LX3-4C
4
120
180
190
LX3-6C
6
200
260
270
LX3-8C
8
280
340
350
LX3-10C
10
360
420
430
LX3-12C
12
440
500
510
LX3-14C
14
520
580
590
LX3-16C
16
600
660
670
LX3-18C
18
680
740
750
LX3-20C
20
760
820
830
LX3-22C
22
840
900
910
LX3-24C
24
920
980
990

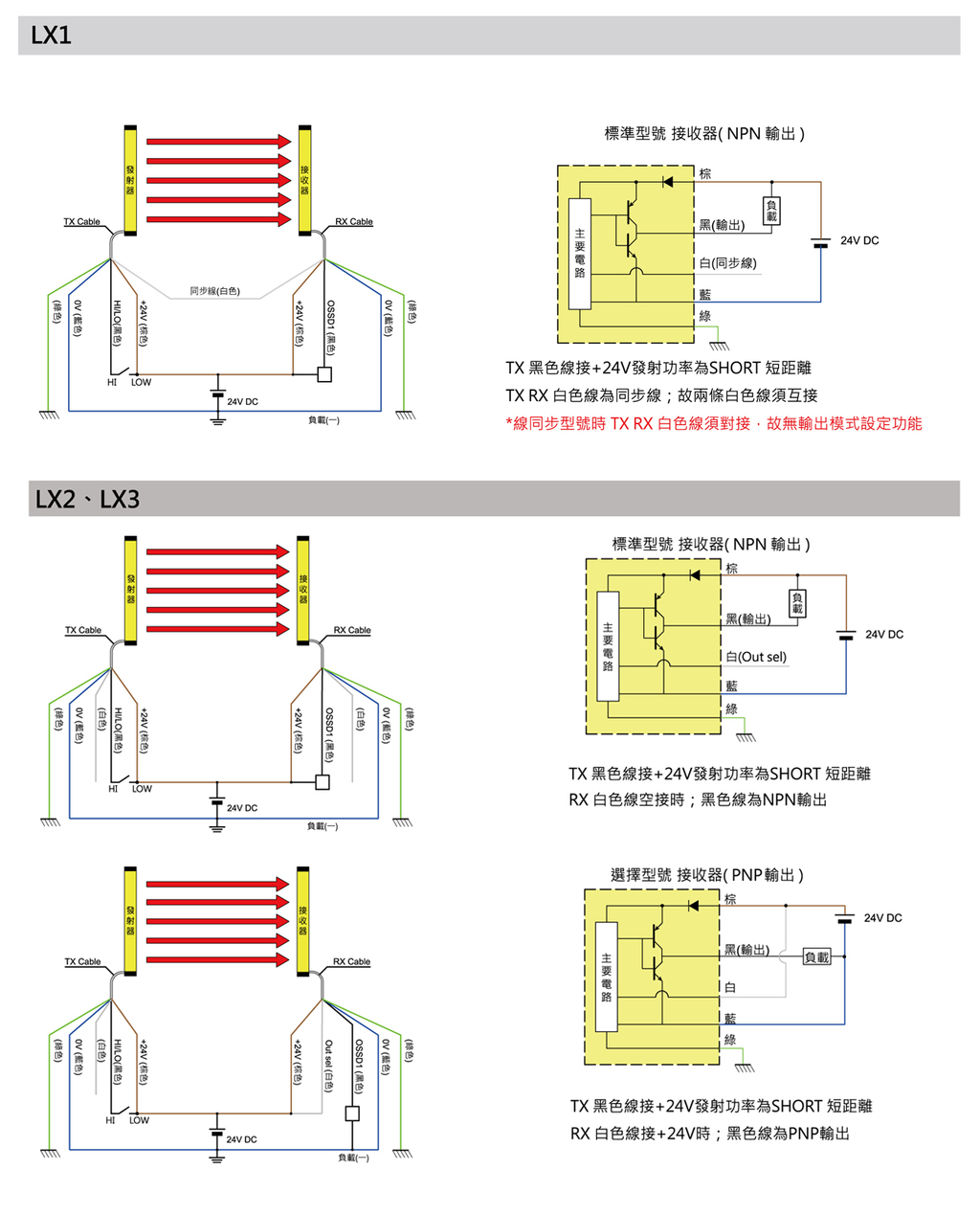

電器連接

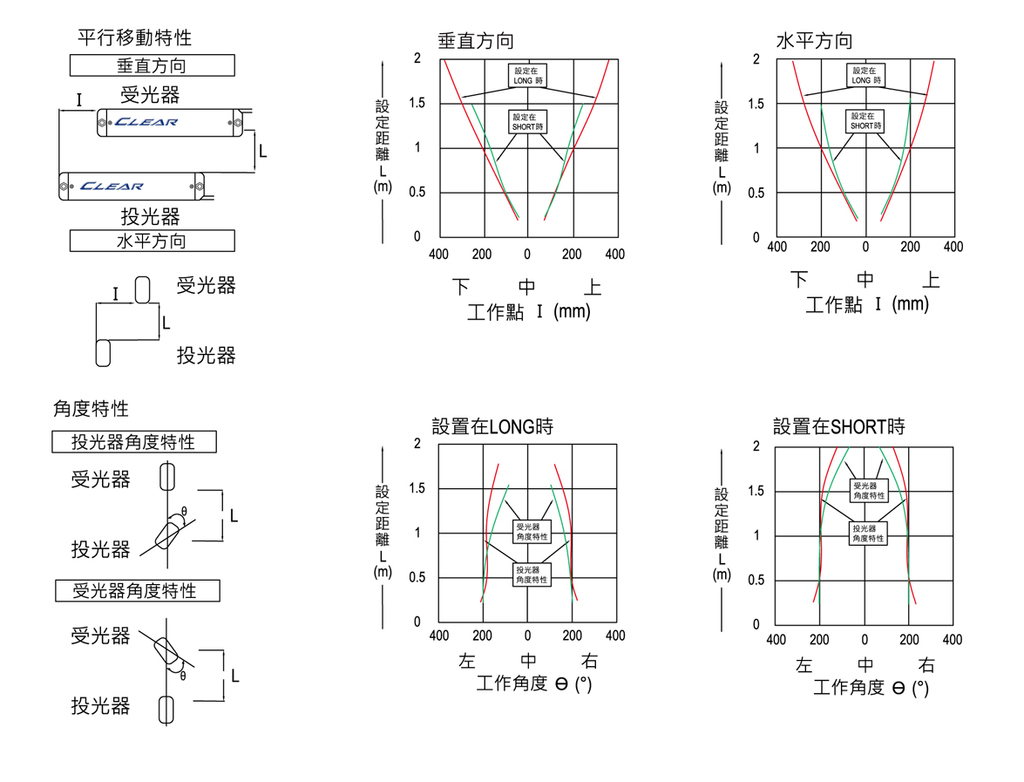

檢測特性圖
