f 系列 區域感測光幕

簡 介

F系列區域感測光幕,以價格優惠,品質穩定,型式種類多樣化,滿足客戶需求,是最適合使用於區域範圍內檢測、保護、檢查等多樣化用途感測光幕。產品符合歐洲電氣產品LVD要求,符合CE標示。

特 性

  • 光軸間距25mm(不可延伸)、10mm、20mm、40mm
  • 偵測長度100mm~940mm,型式總類多樣,滿足客戶各項需求。
  • Highly-Visible 指示燈
  • IP-62防水外殼
  • 具有NPN與PNP接線方式,滿足客戶接線需求。(限FA系列機種版本)。
  • 光同步無線對頻的版本,具有 FREQA與FREQB兩種工作頻率供客戶選擇
  • (限FA系列機種的光同步版本)。
  • 品質穩定,價格優惠。
  • 精巧外型,鋁擠型結構。
  • 安裝與校準容易,抗外亂光性能佳。


一般規格

光軸間距
25mm
10mm
20mm
40mm
光軸數
5
11~77
8~48
4~24
保護長度
100mm
100mm~760mm
140mm~940mm
120mm~920mm
防護範圍
0.3m至3m(5m)
反應時間
20msec(不包含繼電器開關時間)
安全分類
符合CE LVD指令要求;無安全分類(請勿使用於沖剪類之危險機械)
電源供應
24VDC±10%
消耗功率
基本模組 40mA;每增加一光軸約增加8mA,最大消耗功率400mA
輸出模式
一組可設定NPN或PNP(高電位24V 20mA低電位 OV 40mA)
工作頻率
FREQA或FREQ B(FA系列可自行設定)
大型工作燈
可設定常亮或閃爍(僅限FA系列)
外表塗裝
鋁擠型;銀色陽極處理(標準),橘黃色陽極處理(選購)
光幕接線接頭

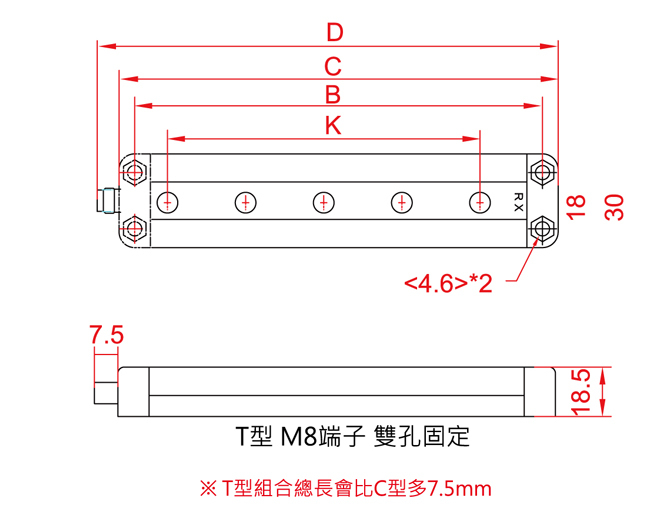

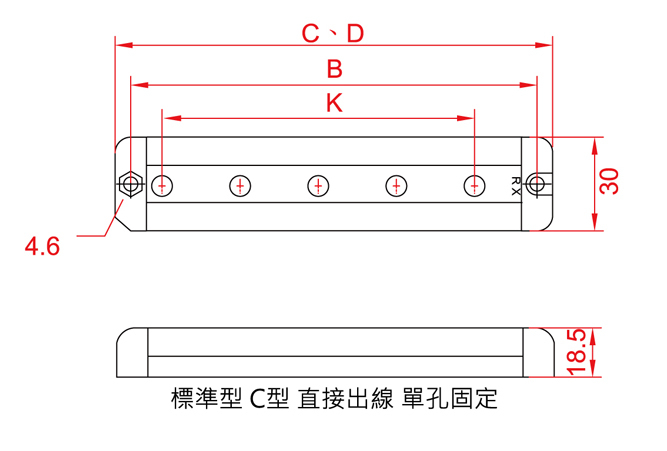

直接出線(單孔固定孔),M8端子接頭(雙孔固定孔)
操作溫度
0℃至+50℃
防水防塵等級
IP62防護程度

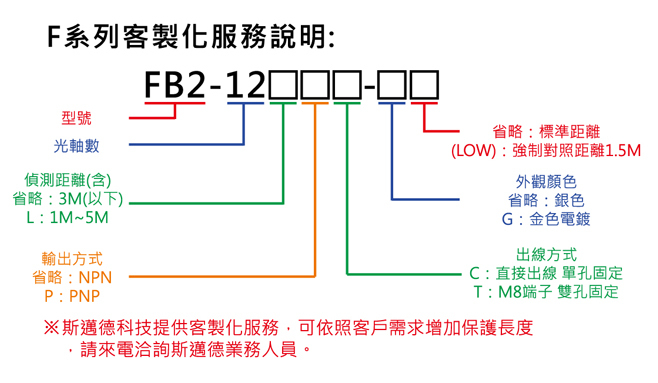

fb1-5 規格尺寸　解析能力30mm

光軸間距:25mm　　　　標準範圍:0.5m~ 3m　　　　長距離防護範圍:1m~5m
型號
光軸數
偵測長度
(K) (mm)
螺旋鎖附孔
(B) (mm)
光幕總長
(C) (mm)
組合總長
(D) (mm)
FB1-5C
5
100
130
140
140

fb1 規格尺寸　解析能力15mm

光軸間距:100mm　　　　標準範圍:0.3m~ 3m　　　　長距離防護範圍:1m~5m
型號
光軸數
偵測長度
(K) (mm)
螺旋鎖附孔
(B) (mm)
光幕總長
(C) (mm)
組合總長
(D) (mm)
FB1-11C
11
100
130
140
140
FB1-22C
22
210
240
250
250
FB1-33C
33
320
350
360
360
FB1-44C
44
430
460
470
470
FB1-55C
55
540
570
580
580
FB1-66C
66
650
680
690
690
FB1-77C
77
760
790
800
800

fb2 規格尺寸　解析能力25mm

光軸間距:20mm　　　　標準範圍:0.3m~ 3m　　　　長距離防護範圍:1m~5m
型號
光軸數
偵測長度
(K) (mm)
螺旋鎖附孔
(B) (mm)
光幕總長
(C) (mm)
組合總長
(D) (mm)
FB2-8C
8
140
180
190
190
FB2-12C
12
220
260
270
270
FB2-16C
16
300
340
350
350
FB2-20C
20
380
420
430
430
FB2-24C
24
460
500
510
510
FB2-28C
28
540
580
590
590
FB2-32C
32
620
660
670
670
FB2-36C
36
700
740
750
750
FB2-40C
40
780
820
830
830
FB2-44C
44
860
900
910
910
FB2-48C
48
940
980
990
990

FB3 規格尺寸　解析能力45MM

光軸間距:40mm　　　　標準範圍:0.3m~ 3m　　　　長距離防護範圍:1m~5m
型號
光軸數
偵測長度
(K) (mm)
螺旋鎖附孔
(B) (mm)
光幕總長
(C) (mm)
組合總長
(D) (mm)
FB3-4C
4
120
180
190
190
FB3-6C
6
200
250
270
270
FB3-8C
8
280
340
350
350
FB3-10C
10
360
420
430
430
FB3-12C
12
440
500
510
510
FB3-14C
14
520
580
590
590
FB3-16C
16
600
660
670
670
FB3-18C
18
680
740
750
750
FB3-20C
20
760
820
830
830
FB3-22C
22
840
900
910
910
FB3-24C
24
920
980
990
990

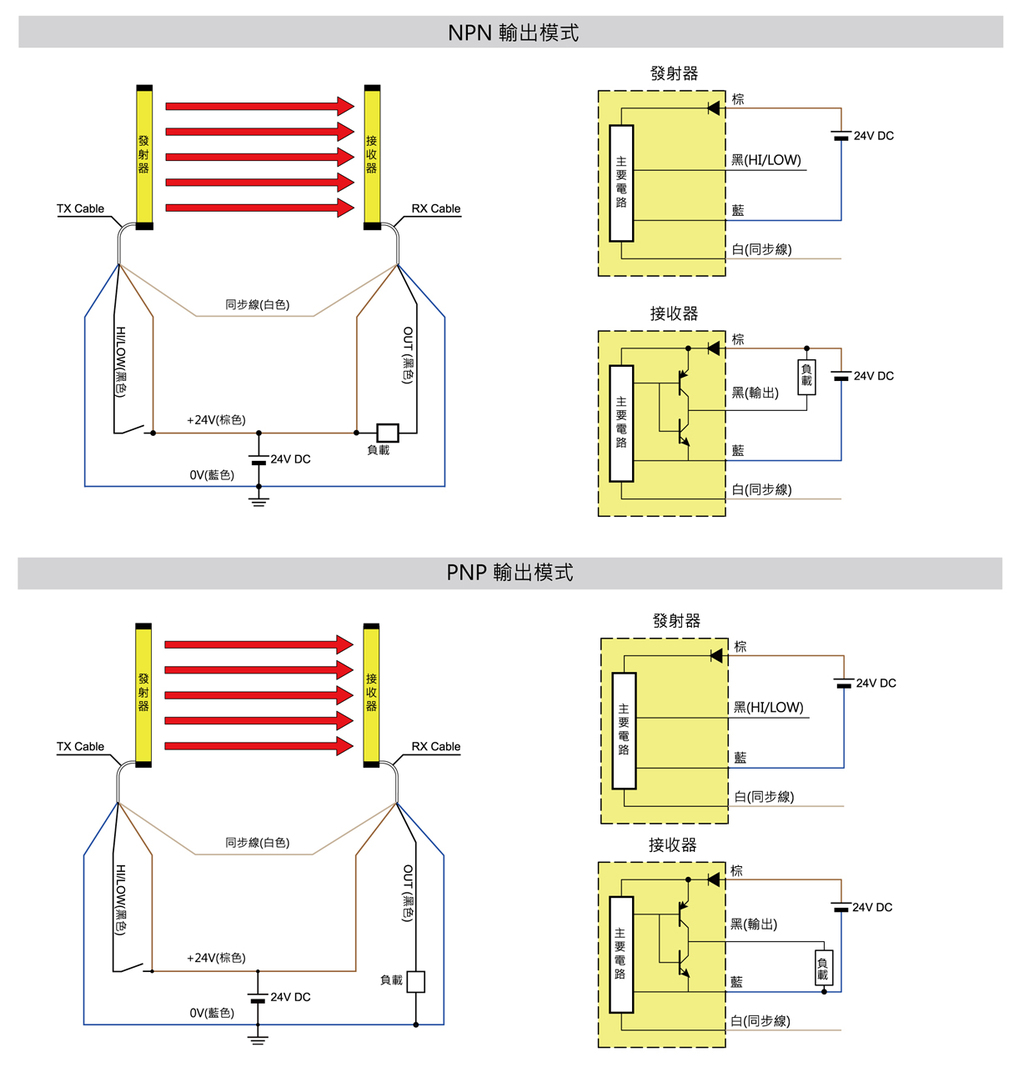

電器連接

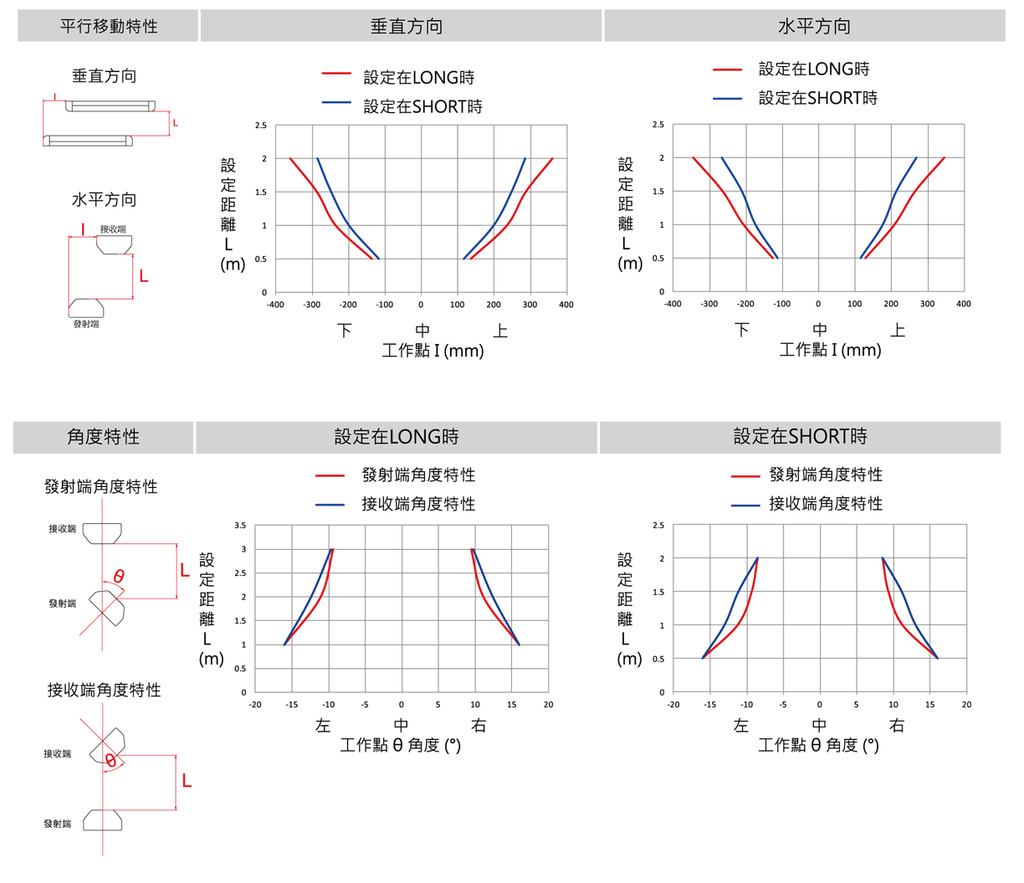

檢測特性圖

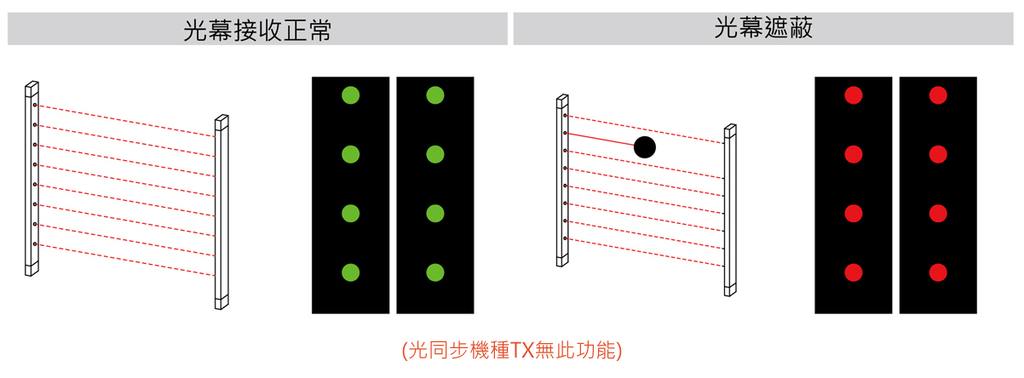

HIGHIL-VISIBLE 指示燈
